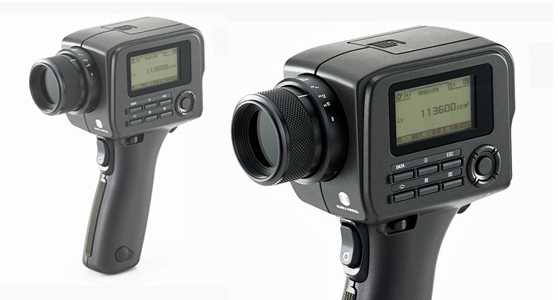

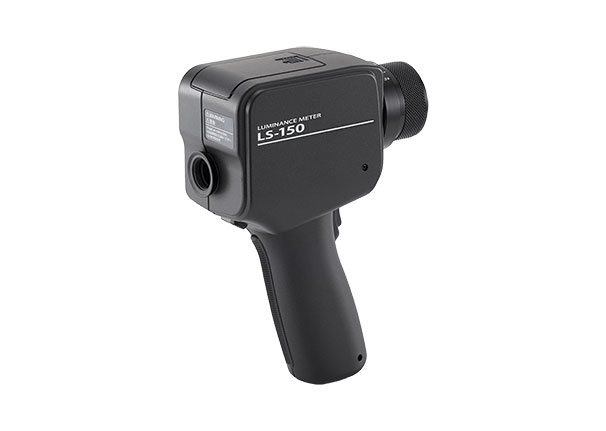

LS-150和LS-160亮度计机身轻巧、外形紧凑,采用电池供电,用于测量各种亮度条件。新一代的这两款新仪器是LS-100和LS-110的杰出继任者,其功能和使用性能均已改进。这两款仪器的测量范围更广,V(λ)相关性也已改进(CIE相关视觉亮度曲线)。若要实现更精确的亮度测量,测量仪器的相对光谱敏感度应完美匹配人眼的明视觉敏感度,以CIE光谱发光效率V(λ)为代表。除了使用性能改进外,LS-150 / 160与V(λ)的相关性也已改进,且测量范围大幅增至999,900 cd/m2 (LS-150)和9,999,000 cd/m2 (LS-160)。
用户体验功能:
◇SLR(单镜头反射)光学系统和手枪式握把设计可让操作员精确控制靶向,
◇确保取景器即使在很短的距离也可显示精确的待测区域。
◇取景器内和外置显示屏上均显示测量的亮度值。
◇光学系统具有先进的杂光抑制功能,消除了测量区域外光线的影响。
◇使用选配近摄镜头时,可测量直径小至0.4mm的区域 (LS-160)。
◇真正的新一代测量仪器,兼顾高精度和用户体验。LS-150还符合DIN 5032-7 B类标准。
应用领域
实际上,可使用柯尼卡美能达的便携式亮度计测量可发光或反光的任何物体。例如:信号灯、交通灯、路面、隧道墙、机场照明、灯泡、LED、显像管等。用户可使用LS-150 / 160保证较小亮度,在出现任何质量或安全问题前更换光线减弱的灯泡,或将质量保证纳入灯泡制造中。还可间接检查包括投影屏幕、效果和显示照明在内的被照射对象。此仪器的尺寸和便携性可让用户在需要测量的任何场所进行操作。
主要应用
道路和隧道亮度测量。
铁路系统信号测量。
道路和机场信号测量。
照明和户外标志测量。
照明设备和装置测量。
研究和测量测试。
设备亮度测量

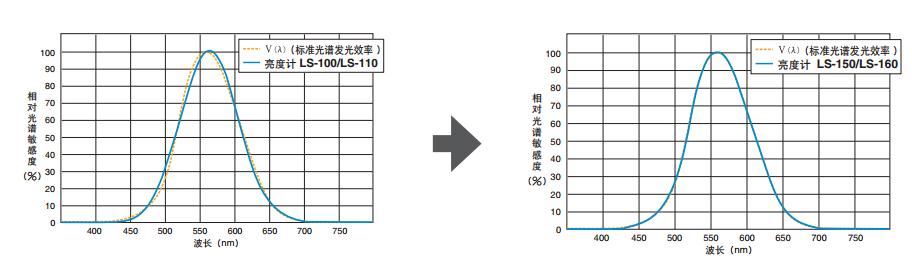

LS-150/LS-160 的传感器高度吻合人眼的标准光谱视觉效率曲线 V(λ) ,同传统亮度计相比,能够测量出更接近人眼敏感度的 理想值。
型号 |
亮度计LS-150 |
亮度计LS-160 |
类型 |
用于测量光源和表面亮度的单反型点式亮度计 |
|
测量角 |
1° |
1/3° |
光学系统 |
单反型,f=85mm F2.8透镜 |
|
视角 |
9° |
|
适用标准 |
DIN 5032-7 Class B |
|
*小测量面积 |
Ø 14.4 mm (1.3mm) |
Ø 4.5 mm (0.4mm) |
*短测量距离 |
1,012mm (213mm) |
|
测量模式 |
亮度;亮度差;峰值 / 谷值亮度或亮度比率 |
|
测量时间 |
AUTO:0.7 ~ 4.3秒 |
|
亮度单位 |
cd/m2或fl(可在菜单中切换) |
|
亮度范围 |
0.001 ~ 999,900 cd/m2 |
0.01 ~ 9,999,000 cd/m2 |
精度 |
(亮度)±2%±2小数位(1cd/m2以内) |
(亮度)±2%±2小数位(10cd/m2以内) |
(光源A:环境温度为20 ~ 30°C/68 ~ 86°F时测量) |
||
重复性 |
(亮度)0.2%+1小数位 |
(亮度)0.2%+1小数位 |
温湿度范围 |
0~40℃;相对湿度:85%或以下(35℃),无凝露 |
|
色彩校正因数 |
通过数值输入设置;范围:0.001 ~ 9.999 |
|
标准亮度 |
10个:通过测量或数值输入设置 |
|
数据存储 |
1000组 |
|
显示 |
外部:带背光(带调光功能)的多位液晶显示屏和其他指示 |
|
端口 |
USB2.0 |
|
同步测量 |
20 Hz ~ 400 Hz |
|
电源 |
2节5号(1.5V)电池、USB总线电源、AC适配器(另售) |
|
操作温湿度范围 |
0~40°C,相对湿度:85%或以下(35°C),无凝露 |
|
存储温湿度范围 |
0~45°C,相对湿度:85%或以下(35°C),无凝露 |
|
尺寸 |
71×214×154mm |
|
重量 |
850g(不含电池) |
|
标准配件 |
镜头盖、ND目镜滤镜、目镜盖、2节5号电池、手提箱、腕带、USB连接线、数据管理软件CS-S20 |

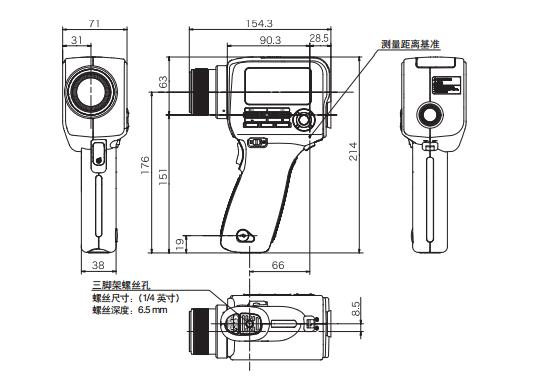

尺寸图:
