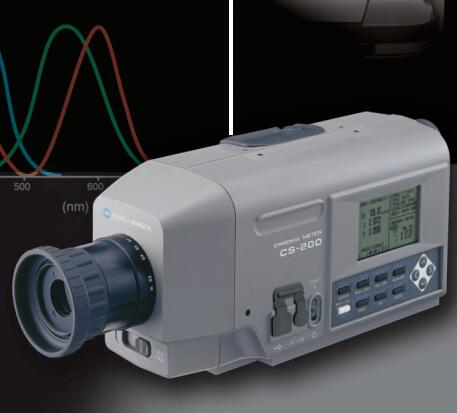

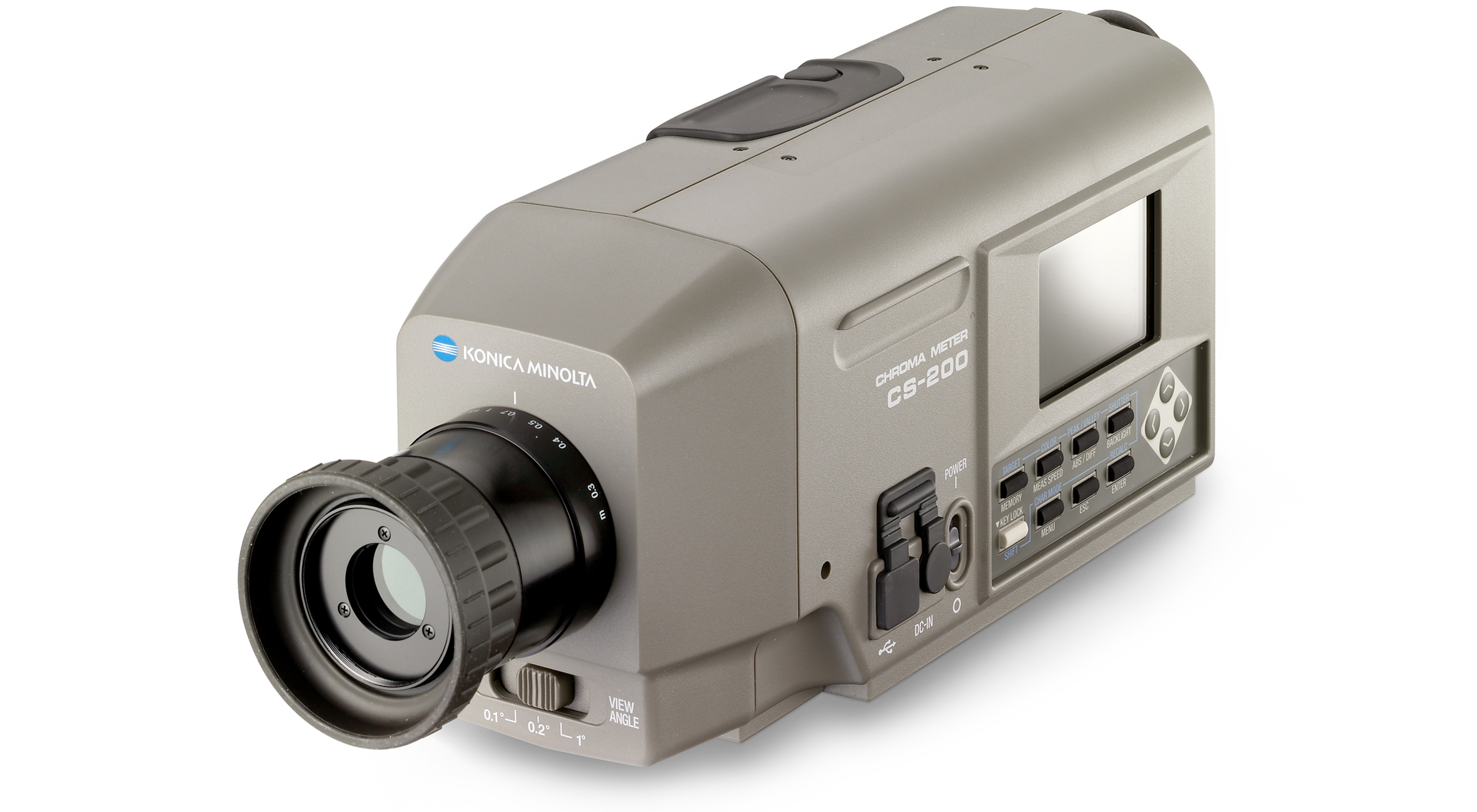

日本柯尼卡美能达KONICA MINOLTA CS-200色彩亮度计
日本柯尼卡美能达KONICA MINOLTA CS-200色彩亮度计 日本柯尼卡美能达KONICA MINOLTA CS-200色彩亮度计 日本柯尼卡美能达KONICA MINOLTA CS-200色彩亮度计
  • 日本柯尼卡美能达KONICA MINOLTA CS-200色彩亮度计

  • 产品编号 : CS-200
  • CS-200色度计可测量大尺寸等离子显示器、小型LCD和LED、户外屏幕、高压灯和仪表盘等各种发光产品的辉度和色度。精确度近似分光辐射亮度计的光源入射色度计。 CS-200可以实现堪比分光镜型仪器的高精确度辉度和色度测量,同时保留了三刺激型仪器简单、易用和实惠的特点。
  • 询价

产品描述

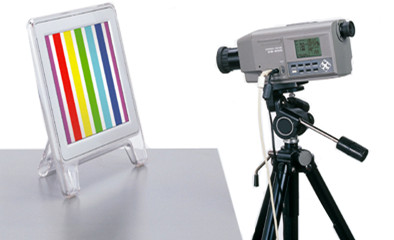

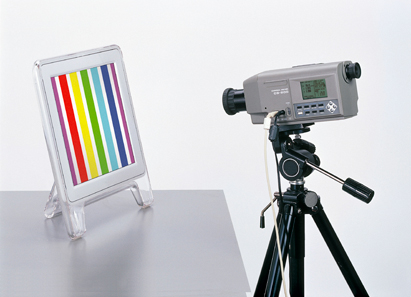

CS-200色度计可测量大尺寸等离子显示器、小型LCD和LED、户外屏幕、高压灯和仪表盘等各种发光产品的辉度和色度。精确度近似分光辐射亮度计的光源入射色度计。CS-200可以实现堪比分光镜型仪器的高精确度辉度和色度测量,同时保留了三刺激型仪器简单、易用和实惠的特点。CS-200配备40个传感器,并使用与肉眼灵敏度相符的光谱灵敏度特性曲线(等色函数)进行计算。可以对大范围的辉度级别(从0.01 cd/m2的低辉度到20,000,000cd/m2的高辉度,测量角度为0.1°)进行测量。可选择三种测量角度:1°、0.2°和0.1°。可根据被测目标(从显示设备或其它需测量大面积的物体到汽车音频控制面板、汽车仪表盘和小型LCD等需测量小面积的物体)切换测量角度。主要用途:CS-200可以用于测量各种光学设备(如LCD、PDP、有机EL和FED)以及光源(如LED和灯)的辉度和色度。



要特征:
测量范围广,覆盖低辉度和高辉度。
性能堪比多款分光辐射亮度计
机身紧凑轻巧。另可通过电池供电。
测量角度可选

提供数据管理软件CS-S10w标准版本和可选的专业版本

其它功能:

通过输入频率值可使测量与显示设备同步。

测量速度可选(自动、有限自动、手动、超快、快速、慢速和超慢)

带背光的大液晶显示屏 USB 1.1 通信
数据存储:101个已测值(可指定9个字母的ID)和20个参考值
用户校正:20个通道





背景知识:

确定光源的辉度和色度值有两种方式。三刺激类型的仪器采用三个传感器(红、绿、蓝)测量光源,这些传感器的灵敏度类似于肉眼对光的灵敏度。用于达到此灵敏度的滤波器具有有限的准确度,因此三刺激仪器无法为所有类型的光源提供精确读数。如果采用某种光谱分布(类似于用于校正仪器的光源的光谱分布)测量光源,则可以实现高精确度。CS-200使用的正是这第二种方法,此方法测量光源的光谱发射度,并使用与肉眼灵敏度相符的光谱灵敏度特性曲线(等色函数)进行计算。通过使用这种方法可以避免滤波器的不匹配,从而获得更加准确的测量结果。


应用领域:

各种类型的光源都可使用CS-200进行测量,例如信号灯、红绿灯、机场照明、灯、LED、显像管、LCD、PDP等几乎所有发光的物体。由于信息科技业务的发展促使市场对多样化媒体的需求渐渐增加,加之数字广播全面服务的展开,以等离子显示屏和LCD为中心的各种显示设备的研发工作已加快步伐。LED技术的创新已经为LED产品的开发带来重大突破,包括红绿灯、反射LCD的背光及大尺寸户外显示屏幕等。




技术规格

型号

CS-200

测量范围

0.01 - 200,000 cd/m2(测量角度

0.01 - 5,000,000 cd/m2(测量角度0.2°

0.01 - 20,000,000 cd/m2(测量角度0.1°

确度

(测量角度为#1

(标准光源A

Lv±2% ±1digit

Lv±2% ±1digit

Lv±2% ±1digit

Lv±0.02 cd/m2 ±1digit

Lv±0.02 cd/m2 ±1digit

滤色镜 (R, G, B)

xy ±0.003

xy ±0.002

xy ±0.004

xy ±0.007

---

xy ±0.006

10 cd/m2以上

150 cd/m2

1-10 cd/m2

0.5-1 cd/m2

0.01-0.5 cd/m2

5000 cd/m2

重复性

(测量角度为#2

(标准光源A

Lv±0.1 % +1digit

Lv±0.5 % +1digit

Lv±0.5 % +1digit

Lv±0.5 % +1digit

Lv±0.01 cd/m2 +1digit

xy 0.0004

xy 0.0005

xy 0.001

xy 0.002

---

(2δ/Auto)

(2δ/Auto)

(2δ/Auto)

(2δ/Auto)

(2δ/Auto)

8 cd/m2以上

4-8 cd/m2

2-4 cd/m2

1-2 cd/m2

0.01-1 cd/m2

测量方式

分光模式,光栅+线性光电二极管阵列

测量角度

0.2°0.1°(可切换)

*小距离

300 mm(标准)

标准观察者角度

10°

测量模式

Lv x yLv u' v'Lv TΔuvXYZ、特征波长

测量同步设置范围

垂直同步频率:40.00~200.00Hz

接口

USB 1.1

电源

AC适配器或4AA型电池

电池使用寿命

大约3小时(持续测量/快速模式/AA型碱性电池)

尺寸

95 mm (W) × 127 mm (H) × 330 mm (L)

重量

1.8 kg(不含电池)

使用温度/湿度范围

040°C,相对湿度85%以下(35°C)、无凝露

保管温度/湿度范围

045°C,相对湿度85%以下(35°C)、无凝露


#1 23°C±2C Lv = 0.01-10 cd/m2,慢速模式,30次测量的平均值


Lv = 10 cd/m2及以上,慢速模式,10次测量的平均值#2测量角度为0.2°时,接收到的光量大约为1°时的1/25。
因此,相同重复性针对的辉度比1°时低25倍。
测量角度为0.1°时,接收到的光量大约为1°时的1/100。

因此,相同重复性针对的辉度比1°时低100倍。*规格如有变更,恕不另行通知。
