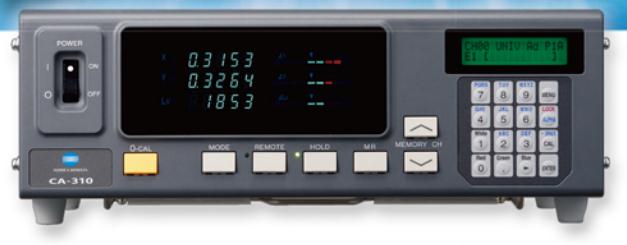

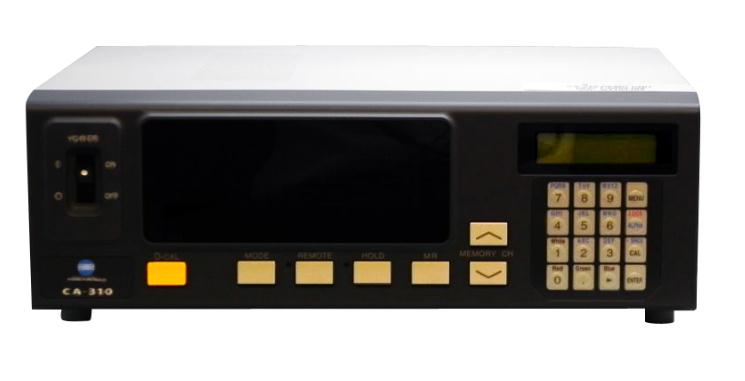

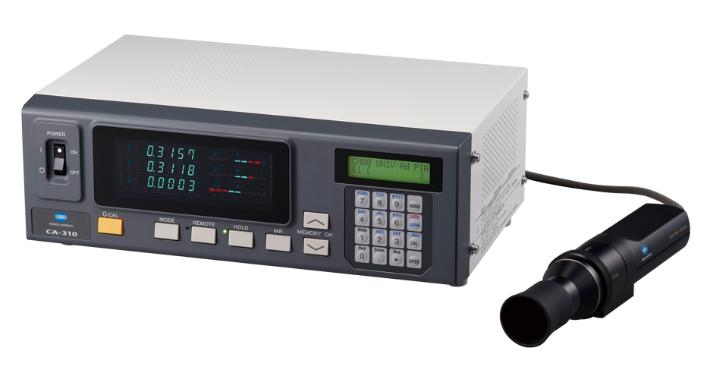

日本柯尼卡美能达CA-310新型色彩分析仪
日本柯尼卡美能达CA-310新型色彩分析仪 日本柯尼卡美能达CA-310新型色彩分析仪 日本柯尼卡美能达CA-310新型色彩分析仪
  • 日本柯尼卡美能达CA-310新型色彩分析仪

  • 产品编号 : CA-310
  • CA-310,新一代产品,超越CA-210,测量LED背光的LCD显示器时,精度更高,速度更快,显示器色彩分析仪可测量LCD,OEL,FED等显示器件 ,更快速、更精确、对低亮度更敏感、使用更简便。为LED背光的LCD显示器的白平衡调整提供高精度测量,大大提高工作效率.使用我们原有的色彩分析仪CA-210来进行LED背光的LCD显示器白平衡调整
  • 询价

产品描述


CA-310,新一代产品,超越CA-210,测量LED背光的LCD显示器时,精度更高,速度更快,显示器色彩分析仪可测量LCD,OEL,FED等显示器件 ,更快速、更精确、对低亮度更敏感、使用更简便。为LED背光的LCD显示器的白平衡调整提供高精度测量,大大提高工作效率.使用我们原有的色彩分析仪CA-210来进行LED背光的LCD显示器白平衡调整,测量得到的色度误差会在∆xy=0.010左右,如果使用新型号的CA-310,同样条件下的测量误差可以控制在∆xy=0.003左右,色彩显示更自然,画面感觉更逼真。




主要特征:
◇短距离和快速、高精度测量使其大量应用于产线生产和γ调整
在CA-210的光学系统上改进了滤色片技术,更适应LED背光的测量
探头受光角为+2.5° 符合IEC标准要求。
由于LCD有视角特征
IEC61747-6( 定义了LCD 测量方法)规定LCD设备的受光角必须在5°内
探头使用光纤传导光线,降低光线在传递过程中的损失




探头类型表:此表包含了各类显示设备的大多数常见的发光方式。一些特定发光方式的显示器是无法测量的,您可以联系*近的柯尼卡美能达代表处了解详细情况。(ED 闪烁测量头及小LCD闪烁测量头不适用于测量CRT系列。下列显示设备是无法使用此型号仪器进行测量的:

使用PWM等来控制亮度的显示
背光为间歇性发光的显示器

每帧均为黑的显示器





CA-310 探头

LED 通用测量探头

LED 闪烁度测量探头

Ø27 探头

CA-PU32(2m)
CA-PU35(5m

Ø10 探头

CA-PSU32(2m)
CA-PSU35(5m)

Ø27 探头

CA-P32(2m)
CA-P35(5m)

Ø10 探头

CA-PS32(2m)
CA-PS35(5m)


可以将由于LED发光辐射曲线偏移引起的测量误差减小到传统型号的1/3以下

即使同一批次的LED背光的发光辐射曲线,也会经常有所不同,在其波峰处约有10nm左右的偏移现象。如果使用传统的色彩分析仪来测量调整这种特性屏幕的白平衡,在xy色度上引起的误差可能要接近0.010左右。但如果使用CA-310,同样条件下的色度误差会减小到0.003左右,约为原来的1/3,大大提高了测量精度和稳定性。


主要应用:
CRT,PDP,FED,背投,LCD,LED,
色度检查/调整
白平衡检查/调整
γ值检查/调整
对比度检查/调整



类别 CA-310 (LED 闪烁度探头 Ø27) CA-310 (LED 闪烁度探头 Ø10)
传感器 硅光元件
测量口径 Ø27 mm Ø10 mm
受光角 ±2.5° ±5°
测量距离 30±10mm 30±5mm
显示范围 亮度 0.0001-1000 cd/m2 0.0001-3000 cd/m2
色度 可显示为4位或3位小数(可选择)
亮度 测量范围 0.0050-1000 cd/m2 0.0150-3000 cd/m2
闪烁度对比度模式 测量范围 5 cd/m2或以上 15 cd/m2或以上
显示范围 0.0~999.9%
精度 ±1 % (闪烁度频率: 30 Hz AC/DC 10% 正弦波)
±2 % (闪烁度频率: 60 Hz AC/DC 10% 正弦波)
重复性 (2δ)  1 % (闪烁度频率: 20-65 Hz AC/DC 10% 正弦波)
闪烁度JEITA模式3 测量范围 5 cd/m2或以上 15 cd/m2或以上
精度 ±0.5 dB (闪烁度频率:30 Hz AC/DC 10%正弦波)
重复性 (2δ)  0.3 dB (闪烁度频率:30 Hz AC/DC 10%正弦波)
