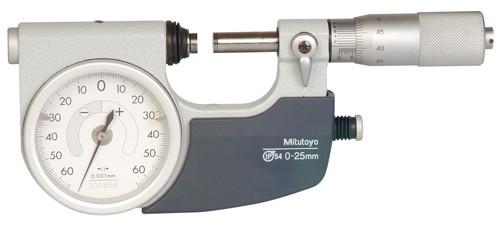

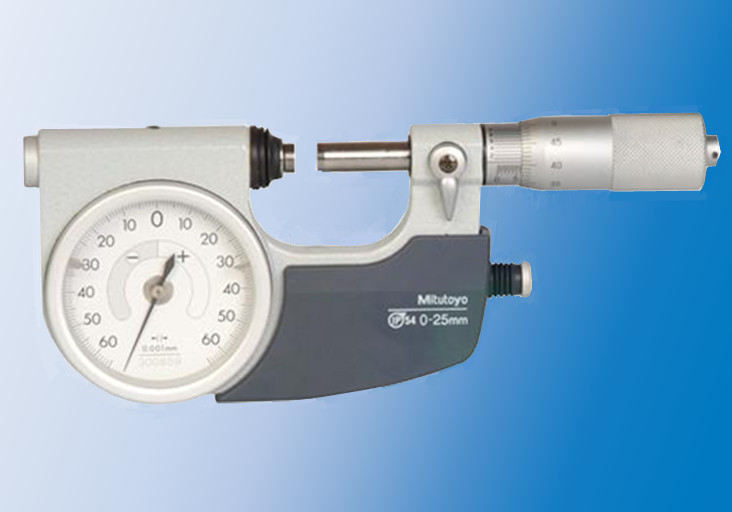

日本三丰Mitutoyo 510系列杠杆千分尺
日本三丰Mitutoyo 510系列杠杆千分尺 日本三丰Mitutoyo 510系列杠杆千分尺
  • 日本三丰Mitutoyo 510系列杠杆千分尺

  • 产品编号 : Mitutoyo 510
  • Mitutoyo 510-122指示千分尺25-50MM,配有可伸缩的测砧,用于测量精密螺丝的中径和平行度测量。除了0-25mm /0-1“”外,有一套基准杆。防护等级 : 达到 IP54 防护标准。塑料包装箱。指示范围0 - 0.060 mm​.
  • 询价

产品描述


Mitutoyo 510-122指示千分尺25-50MM,配有可伸缩的测砧,用于测量精密螺丝的中径和平行度测量。除了0-25mm /0-1“”外,有一套基准杆防护等级 : 达到 IP54 防护标准。塑料包装箱。指示范围0 - 0.060 mm.



杠杆千分尺特点:

指示表配合活动测砧可用于圆度测量和平行度测量,使用三针测量法可测量精密螺纹中径。
带有一套基准杆(不包括0-25mm/0-1" 型)。
防护等级 : 达到 IP54 防护标准。


技术参数:

轴进给误差: 3μm/.00015"
指示表示值误差: 1μm/.00005"
指示表示值变化: 0.4μm/.00002"
分度值: 0.001mm 或 .0001"
表盘分度值: 0.001mm 或 .00005"
平面度: 0.3μm/.000012"
平行度: 测量范围小于 50mm/2" 型为0.6μm/.000024"
            测量范围大于 50mm/2" 型为1μm/.00004"

测力: 5 - 10N (500 - 1000gf)

测量面: 硬质合金



选件
04AZA124: ø16mm 工件定位柱(不适于测量范围25mm 型)
04AZA125: ø14mm 工件定位柱

04AZA126: ø14mm 工件定位柱

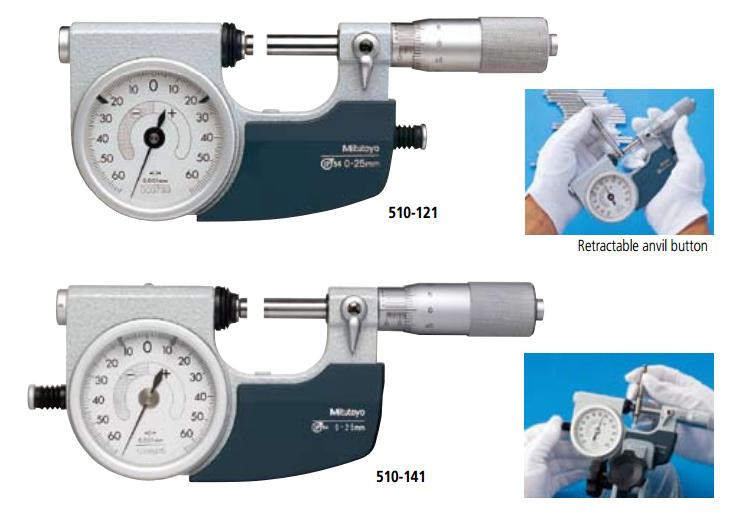

公制型
测量范围 货号 指示范围
0 - 25mm 510-141/510-121* ±0.060mm
25 - 50mm 510-122 ±0.060mm
50 - 75mm 510-123 ±0.060mm
75 - 100mm 510-124 ±0.060mm
* 活动测砧钮位于右侧
英制型
测量范围 货号 指示范围
0 - 1" 510-151/510-131* ±.0023"
1" - 2" 510-132 ±.0023"
2" - 3" 510-133 ±.0023"
3" - 4" 510-134 ±.0023"
* 活动测砧钮位于右侧

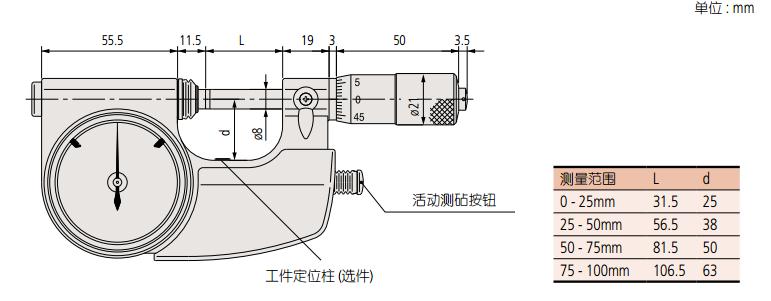

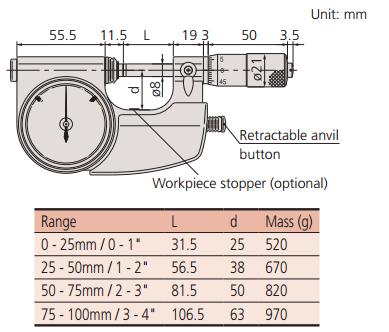

尺寸图:
