德国马尔MAHR Pocket Surf® IV粗糙度仪
德国马尔MAHR Pocket Surf® IV粗糙度仪
  • 德国马尔MAHR Pocket Surf® IV粗糙度仪

  • 产品编号 : Pocket Surf® IV
  • 口袋般大小,价格经济,能对各种表面进行粗糙度测量,一般在生产线、车间、实验室里使用。制作牢固,外表采用耐磨的铸铝,即使使用数年对表面的测量仍然精确可靠。能测量系列四个参数中的任意一个:Ra Rmax/Ry,Rz,且可选择相互替换。测量完成后检查所有参数,在0.8mm/0.03in范围内,可选择横移长度为1、3或5个截止。
  • 询价 Buy Now

产品描述


口袋般大小、价格经济,能对各种表面进行粗糙度测量的便捷式粗糙度仪,一般在生产线、车间、实验室里使用。没有什么测量仪器比Pocket Surf只需一步按键操作即可测量更简单!内置数据输出接口,经济并更换电池简单。

德国马尔MAHR Pocket Surf® IV粗糙度仪 特点:

• 制作牢固,外壳采用耐磨的铸铝,即使使用数年,对表面的测量仍然精确、可靠。
• 能测量下列四个参数任意一个:Ra,Rmax/Ry,Rz,且可选择相互替换。
• 测量完成后检查所有参数
• 在0.8mm/0.3in范围内,可选择横移长度为1,3或5个截止。
• 可以在水平,垂直或倒置位置上进行测量。
• 探头有四个切换位置-轴向(与X轴重叠),90°,180°,270°。
• 即便是较难触及的表面诸如内外径,照样可以测量。
• 在SPC处理装置上的集成数据输出,能兼容大多数常用的数据处理系统。
• 容易辨认的LCD读数显示,对于以微英寸或微米为单位的粗糙度测量值,在横移过表面半秒后就可显示。
• 碰到“超出范围”或“电压低”的情况,在屏幕上也将提示。
• 优化的数字校准流程去除了扫描驱动和电位计,简化并加快了校准流程
• 采用标准9V电池,更换简单,从而也提高了电池寿命

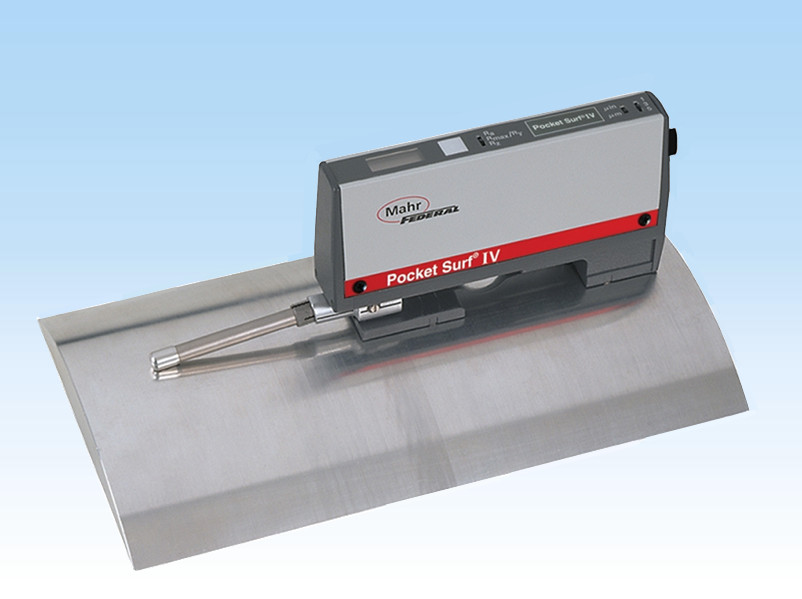

MAHR Pocket Surf® IV粗糙度仪实拍图


Pocket Surf® IV技术参数:

尺寸

 140x76x25mm//5.5"x3"x1"

重量

 435g /14Oz

测量范围



Ra

 0.03μm to 6.35μm /1μinch to 250μinch

Ry

 0.2μm  to 25.3μm  /8μinch to 999μinch

Rmax

 0.2μm to 25.3μm /8μinch to 999μinch

RZ

 0.2μm to 25.3μm/8μinch to 999μinch

显示分辨力

  0.01μm/μin

测量精度

 满足ASME-B46.1,ISO,DIN标准and MIL要求

数显

  LCD还显示,"Battery low" 电池低; 信号;"H" 和"L”(测量值超出范围)



MarConnect- USB数据处理

Pocket Surf V采用MarConnect接口。MarConnect简化了数据传输至PC的流程,保证多测量站的快速及通用组装。




订货号

数据线USB(2m) 包括MarCom软件标准版

  16EXU

4346023

数据线Opto RS232C (2m),with SUB-D jack 9-pin

16 EXr

4346020

MarCom软件专业版4.0 可连接68个有线设备



4102550

MarCom软件标准版3.1可连接1个有线设备



4102551

Pocket Surf® IV探头选择:

通用式探头



EGH-1019/EGH-1026

应用于大多数表面粗糙度

EGH-1026

带一个90°锥角宝石探针,半径,5 µm/ .0002“*。

EGH-1019

带一个90°锥角宝石探针,半径,10 µm/ .0004“。

横向探头



EGH-1020-W1

用于测量尖棱边或外径的粗糙度,此时探针调成180°或于横轴重合,90°锥角宝石探针,半径10μm./.0004“。

平行探头



EGH-1020-W2

用于测量尖棱边或外径的粗糙度,此时探针调成垂直于横轴( 90°或270° )它也可用在EAS-2421中提到的外径小于6.35mm./.25“的情况,V形夹具,90°锥角宝石探针,半径10 µm. / .0004“。

小孔式探头



EGH-1021/EGH-1027

 用于测量小孔(内径*小3.2 mm/ .125“ )*深可到19 mm/ .75“。

EGH-1027

  带一个90°锥角宝石探针,半径,5 µm/ .0002“ *。

EGH-1021

 带一个90°锥角宝石探针,半径,10 µm/ .0004“。

检测槽底的深探头



EGH-1028

用于测量凹槽,凹坑或深度达6.35mm/ .25“小孔它们的底部。也用于测量短的活塞槽脊梁和轴肩。带一个90°锥角宝石探针,半径,10 µm/ .0004“。

注: 当使用小孔探头和槽底探头测量时,必须与被高度台座或其他夹具支撑的Pocket Surf成180°。
*在连接管管端的黄点表示半径为5 µm/ .0002“。
