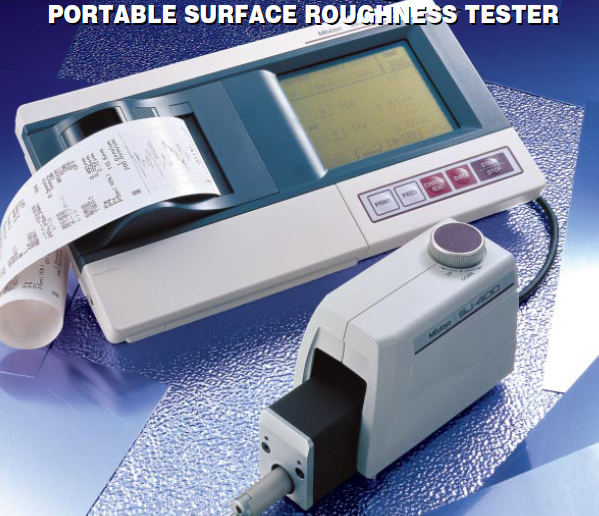

日本三丰粗糙度仪sj-400/sj-401
日本三丰粗糙度仪sj-400/sj-401 日本三丰粗糙度仪sj-400/sj-401 日本三丰粗糙度仪sj-400/sj-401
  • 日本三丰粗糙度仪sj-400/sj-401

  • 产品编号 : sj-400
  • 日本三丰便携式表面粗糙度测试仪性能和功能就在这里:紧凑的设计,无轨和高精度的粗糙度测量,多功能和易于操作。​
  • 询价

产品描述


日本三丰便携式表面粗糙度测试仪性能和功能就在这里:紧凑的设计,无轨和高精度的粗糙度测量,多功能和易于操作。



特点:

• 备有符合*新ISO, DIN, ANSI 与JIS 标准的38 种粗糙度参数。

• 一个宽范围、高分辨率的检测器和一个
直接驱动元件,提供了在同类产品中更
优越的高精度测量。
< 范围/分辨率>
800μm / 0.000125μm (8μm 测量范围)
< 直线度/移动长度>
SJ-401 驱动部: 0.3μm / 25mm
SJ-402 驱动部: 0.5μm / 50mm

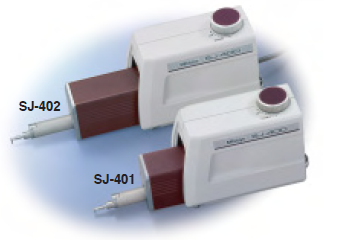

sj-400/sj-401驱动部
• 无轨检测器和弧形表面补偿功能使它能
有效地评价圆柱体表面粗糙度。
• 特细的阶差,直线度、波度均可用无轨
测量功能测出。
• 测量数据可通过 RS-232C 接口电缆 (选件)
由外部PC 输出。
• 带有校正粗糙度标准板。
• 由数字滤波功能可得到全真的表面粗糙
度轮廓图。
• GO/NG 判断功能。
• 自动校正功能。

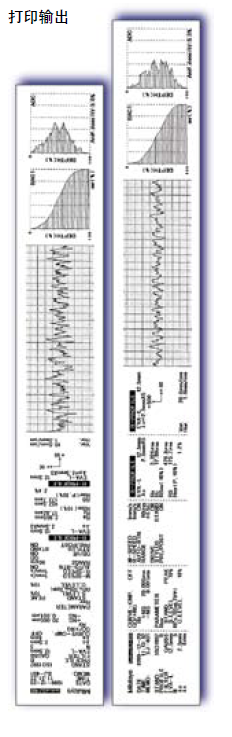

打印纸

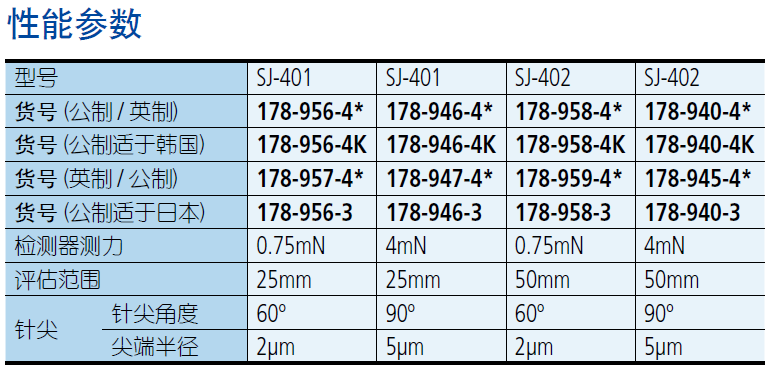

技术参数

X 轴 (驱动部)
测量范围: 25mm (SJ-401), 50mm (SJ-402)
测量速度: 0.05, 0.1, 0.5, 1.0mm/s
返回速度: 0.5, 1.0, 2.0mm/s
移动方向: 向后
直线度: 0.3μm / 25mm (SJ-401),
0.5μm / 50mm (SJ-402)
定位: ±1.5º (倾角), 10mm (向上/向下)
检测器
范围/分辨率: 800μm / 0.01μm, 80μm / 0.001μm,
8μm / 0.0001μm (使用测头选件时,
最大可达2400μm)
检测方法: 无轨/有轨测量
测力: 4mN 或 0.75mN 参见 K-7 页
测针针尖: 金刚石, 90º / 5μmR
(60º / 2μmR: 参见 K-7 页)
导头曲率半径: 40mm
类型: 差动电感式
电源: 通过AC 适配器/可充电镍氢电池
电池寿命: 最多可测量600 次 (不带打印)
充电时间: 15 小时
数据输出 通过 RS-232C 端口/ SPC 输出
记忆卡: 存储/调用测量条件 (最多20 条)
存储评估数据
存储/调用取样数据
存储/调用统计数据
尺寸 (WxDxH)
控制器: 307 x 165 x 94mm
高度- 倾角调整装置: 131 x 63 x 99mm
驱动部: 128 x 36 x 47mm (SJ-401),
155 x 36 x 47mm (SJ-402)
重量
控制器: 大约 1.55kg
高度- 倾角调整装置: 大约 0.4kg
驱动部: 0.6kg (SJ-401), 0.7kg (SJ-402)

功能

人性化: 显示/评价参数的选择
数据补偿: R 表面, 倾斜补偿
标尺功能: 显示任意两点间的坐标差
数字调整工作台功能: 无轨测量时、协助调整水平
移动检测模式: 驱动部停止时输入测头移动
统计 过程: 最大值, 最小值, 均值、 标准
差, 合格率, 直方图
公差判断: 可确定三个参数的上、下极值
测量条件储存: 5 组测量条件 (控制器)

R表面补偿
