tayhor hobson luphoscan 3D光学轮廓仪
tayhor hobson luphoscan 3D光学轮廓仪 tayhor hobson luphoscan 3D光学轮廓仪 tayhor hobson luphoscan 3D光学轮廓仪
  • tayhor hobson luphoscan 3D光学轮廓仪

  • 产品编号 : luphoscan

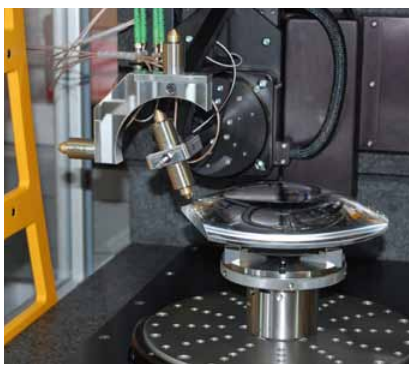

  • LuphoScan测量平台是一款基于多波长干涉技术(MWLI®)的干涉式扫描测量系统。 它专为旋转对称表面的超精密非接触式3D形状测量而设计, 例如非球面光学透镜。该系统能为高质量的光学表面3D形状测量提供理想效益。
  • 询价

产品描述


LuphoScan系统能提供高品质光学表面3D形状量测的效益:
        ▪    对任何旋转对称的表面深入分析 - 非球面、球面、平面和自由曲面
        ▪    超高的、可重复精度 - ≤ ± 50 nm
        ▪    可量测任何材料 - 透明、镜面、不透明、抛光、研磨
        ▪    偏离的大球面 - 不受偏离限制。例如,能够量测盘式或鸥翼表面,以及弯曲点的轮廓
        ▪    大斜坡量测 - 可达90° (例:半球量测)

        ▪    完整透镜特征* - 透镜厚度、楔形误差、偏心误差、透镜安装位置

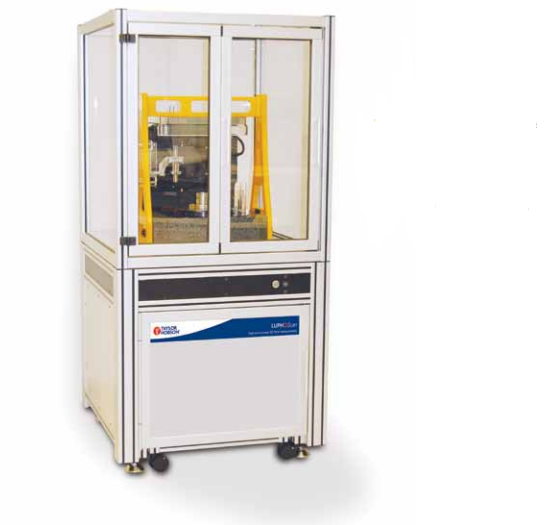

泰勒霍普森LuphoScan 260/420 HD非接触式轮廓仪

LuphoScan 260/420 HD测量台开创了光学表面高精密计量的新领域。新一代的测量系统能够测量物件角度大至90° 度,绝对测量精度高于±50 nm (3σ) 。测量结果有着很高的重复性且低噪音。全新的 LuphoScan 260/420 HD是对高精度有着很高要求应用的理想选择,是生产过程控制的*基本要求。可测量坡度很高的表面、具有不同间距方向的表面、很小的表面例如手机镜头模具。LuphoScan测量平台是一款基于多波长干涉技术(MWLI)的干涉式扫描测量系统。 它专为旋转对称表面的超精密非接触式3D形状测量而设计, 例如非球面光学透镜。该系统能为高质量的光学表面3D形状测量提供**效益。LuphoScan量测平台是一款利用多波长干涉技术(MWLI)的干涉式扫描量测系统。它专为旋转对称表面的超精密非接触式3D形状量测而设计,例如非球面光学透镜。LuphoScan平台能够轻松进行非球面、球面、平面和自由曲面的量测。该仪器的主要特性包括高速量测、特殊表面的高灵活度量测 (例如;反曲点的轮廓或平坦的尖点), *大物体直径可达420 mm, 因为采用多波长干涉技术(MWLI)传感器技术, 因此能够扫描各种表面类型如透明材料、金属部件和研磨表面。


1、测量精度
该系统使用了复杂的参考传感器以及特殊的基准框架概念, 能够确保*高精度的测量结果, 精度可在±50nm以上。
2、高速测量
典型测量时间:30mm直径球面小于2分钟,130mm直径球面小于5分半钟。
3、多样化的测量平台配置
LuphoScan测量平台技术能够提供三种不同大小和不同测量配置的选择。 测量平台大小能够决定Z大被测物体。 Z大测量直径可选:120mm、260mm和420mm。
4、4K相机与投影镜头
以*高解析度量测非球面。卓越的信赖性有效降低人为操作误差的影响。  LuphoScan HD机款让制造者更精准的量测所有光学件。*大适用性: 大斜率、复杂设计、多段非球面设计。得利于LuphoScan HD量测灵活性与信赖性,可满足所有光学生产上所有的量测需求。举凡越趋复杂化的镜头设计、大斜率非球面与高曲率海鸥形状设计。
5、手机相机镜头模组
针对射出模型工件,透过精准的镜筒与治具的光学面相对定位,提升光学与机械性的再现性。
6、光学面的定位
结合多个镜头,画像处理系统再提升! 内建模组能应用于使用者自定义的工件斜率与偏心率侦测解析提升,例如:镜头边缘。在组装制程中,采用此量测数据,可大大帮助改善光学系统的效率,并大幅降低误差。
