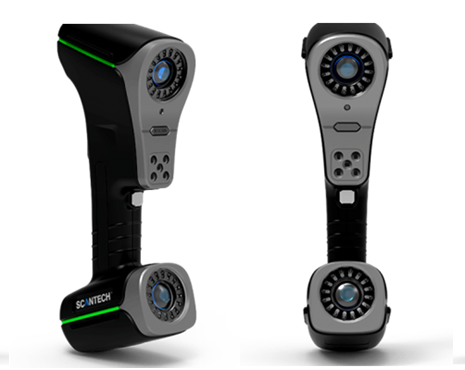

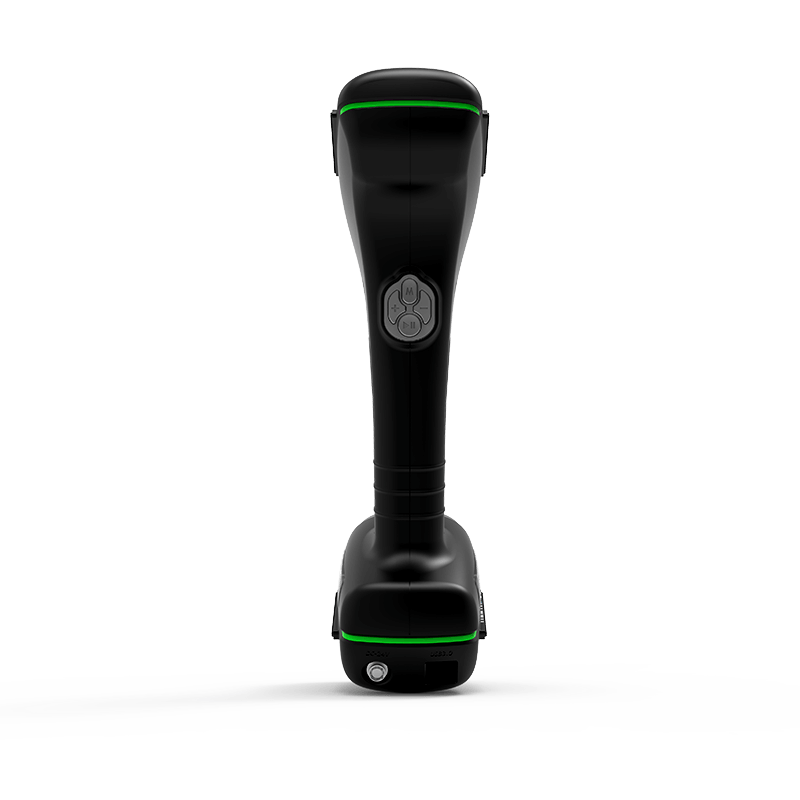

KSCAN-Magic 便携式三维激光扫描仪华东代理
KSCAN-Magic 便携式三维激光扫描仪华东代理 KSCAN-Magic 便携式三维激光扫描仪华东代理 KSCAN-Magic 便携式三维激光扫描仪华东代理
  • KSCAN-Magic 便携式三维激光扫描仪华东代理

  • 产品编号 : KSCAN-Magic
  • KSCAN-Magic系列三维扫描仪在性能上有着革命性的突破,其*可比拟的扫描速度、精度、细节度、面幅、景深很大优化了三维测量工作流程,加速产品上市周期。KSCAN-Magic 3D扫描仪可以处理大型工业物体,例如飞机零件,以及复杂的较小物体。它可以准确,快速地进行扫描,可以处理大小物体,并旨在缩短产品上市时间。
  • 询价 Buy Now

产品描述


标配五种工作模式:

�    全球*创红外平行激光大面幅扫描
�    蓝色交叉激光高速扫描
�    蓝色平行激光精细扫描
�    单束蓝色激光深孔扫描
�    内置全局摄影测量 系统


KSCAN-Magic系列三维扫描仪在性能上有着革命性的突破,其*可比拟的扫描速度、精度、细节度、面幅、景深很大优化了三维测量工作流程,加速产品上市周期。若要获取难以触达或复杂表面的数据时,用户可以自由选配接触式三坐标光笔,为三维扫描及精密测量提供全方位的数字化解决方案。KSCAN-Magic 3D扫描仪可以处理大型工业物体,例如飞机零件,以及复杂的较小物体。它可以准确,快速地进行扫描,可以处理大小物体,并旨在缩短产品上市时间。 如图所示,这41条配备了激光的激光线可以每秒处理135万次令人难以置信的测量,从而在记录时间内创建了详细的扫描。如果您正在为您的业务寻找理想的3D解决方案,KSCAN的智能和精确性超越了你的期望。

KSCAN-Magic 红外+蓝色激光计量级三维扫描仪应用实例:


KSCAN-Magic 红外+蓝色激光计量级三维扫描仪应用实例



3D扫描是分析现实对象以收集有关其形状和外观的数据的过程。在增材制造领域,此数据可用于在CAD软件中创建3D模型。 3D扫描不仅可以增强设计过程,还可以加快并减少数据收集中的错误,从而使公司节省时间和金钱。各种研究表明,近年来在便携性,扫描范围和图像质量方面不断发展的技术为该设备开辟了新的应用领域.KSCAN-Magic是3D扫描仪公司ScanTech推出的KSCAN 3D扫描仪,该扫描仪具有5种五种不同模式,可用于所有类型的扫描。 这些包括大面积扫描模式,快速扫描模式,摄影测量以及精细扫描模式。 KSCAN-Magic同时具有红外激光和蓝色激光技术,可以有效地完成多种扫描功能。KSCAN-Magic系列是全球*款红外+蓝色激光计量级复合式三维扫描仪,标配五种工作模式:全球*创红外平行激光大面幅扫描,蓝色交叉激光高速扫描,蓝色平行激光精细扫描,单束蓝色激光深孔扫描,内置全局摄影测量系统。


功能特性:

新技术,强悍出击:采用红外激光扫描技术,大面幅扫描,扫描面幅可达1440mm x 860 mm
高效畅快随心操控:41束激光线,扫描速度1,350,000次测量/秒;可基于不同场景应用需求,自由切换五种测量模式,工作效率大幅提升
纤毫毕现洞悉所有:精细扫描模式下,能精准获取复杂物体表面完整数据,最高分辨率为0.010mm ,轻松捕捉每-一个细节之处
单线扫描不遗漏每处细节:单束蓝色激光线扫描,可精准快速获取深孔及死角位置的三维数据。
精密计量无损检测:扫描精度0.020mm ,体积精度0.030mm/m,可为航空航天领域提供高精度无损检测
无惧严苛真实还原 在严苛环境中有着很强工作适应能力,无惧高亮及黑色表面,还原物体本身的三维数据
自由灵活个性化需求:工作景深925mm,户可基于细节、效率、面幅等需求自由调整工作距离
海量功能容纳百般场景:内置摄影测量系统、智能边界探测、接触式测量、管件测量等功能,满足了各种场景的测量需求



基本参数

型号 KSCAN-Magic KSCAN-MagicⅡ
扫描模式 高速扫描 22束交叉蓝色激光线 26束交叉蓝色激光线
精细扫描 7束平行蓝色激光线 7束平行蓝色激光线
大面幅扫描 11束平行红外激光线 11束平行红外激光线
深孔扫描 额外1束蓝色激光线 额外1束蓝色激光线
激光线数合计 41束 45束
精度 0.020 mm 0.020 mm
最高扫描速率 1,350,000 次测量/秒 1,650,000 次测量/秒
最大扫描面幅 1440 mm × 860 mm 1440 mm × 860 mm
摄影测量 是否选配 标配(内置) 标配(内置)
面幅 3760 mm × 3150 mm 3760 mm × 3150 mm
景深 2500 mm 2500 mm
激光类别 ClassⅡ(人眼安全) ClassⅡ(人眼安全)
最高分辨率 0.010 mm 0.010 mm
体积精度 标准 0.020mm + 0.030 mm/m 0.020mm + 0.030 mm/m
高精(1) 0.020mm + 0.020 mm/m 0.020mm + 0.020 mm/m
高精(2) 0.020mm + 0.015 mm/m 0.020mm + 0.015 mm/m
基准距 300 mm 300 mm
景深 925 mm 925 mm
K-Probe光笔 是否选配 选配 选配
单点重复性 0.030 mm 0.030 mm
跟踪频率 60 hz 60 hz
智能边界探测模块 是否选配 选配 选配
边界精度 0.030 mm 0.030 mm
管件测量模块 是否选配 选配 选配
输出格式 输出YBC/LRA及补偿值 输出YBC/LRA及补偿值
输出格式 .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等,可定制 .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等,可定制
工作温度 -10~40°C -10~40°C
接口方式 USB 3.0 USB 3.0
