产品描述
MSCAN-L15全局摄影测量系统专用于大型工件、生产设备等物体的高精度几何尺寸测量。拥有很大拍摄面幅和景深，对于大型项目和2m~10m的零部件测量，体积精度高达0.015 mm/m。MSCAN-L15支持与三维检测设备搭配使用，人体工程学设计，轻巧便携，独创性HDR模式，环境适应性强，在大型物体的三维测量、产品开发与设计、质量控制等方面确保了测量精确无误且易用高效。拥有很大拍摄面幅和景深，体积精度高达0.015mm/m,诠释大型项目高精度测量制胜秘诀。

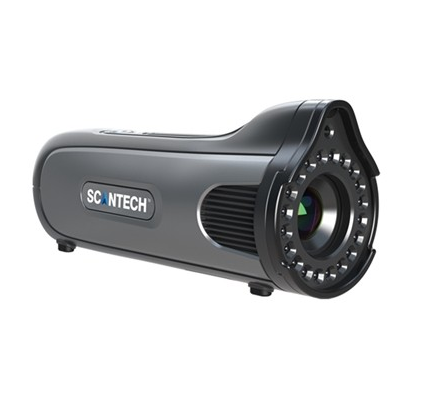

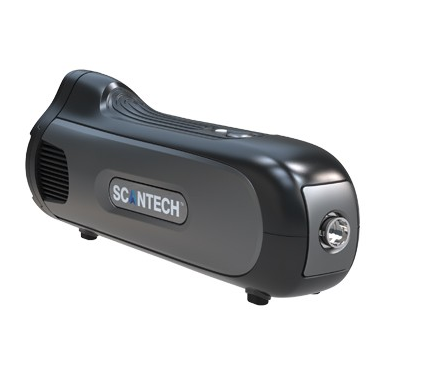

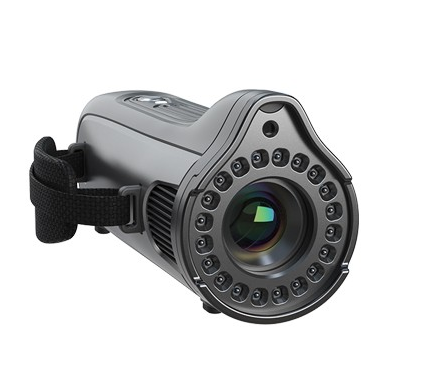

MSCAN-L15全局摄影测量系统
大型工件三维测量制胜利器
主要特点：
• 工作景深6.5m,提升100%。快速测量，准确无误。• 与三维扫描仪搭配使用，实现更高精度的计量级三维测量。
• 赋予设计现代感，内外兼修，设备重量不到0.58 KG,精准而灵敏。
• 计量级体积精度，大型物体测量更精准，体积精度提升40%，高达0.015 mm/m
• 高效测量，大拍摄面幅9.4m × 6.9m，提升200%，工作景深6.5m，提升100%
• 支持HDR模式，环境适应性强，蓝色LED光检测精度更高
• 支持形变检测，MSCAN获取工件形变前后高精度三维数据，软件快速生成直观偏差数值
• 多款适配器满足多样化需求，对于利用编码点或标记点无法直接测量的特征（如圆柱轴心距、孔位圆心等）可以借助适配器测量， 用户可根据自身零件特点自定义适配器
技术规格
| 型号 | MSCAN-L15 | ||
|---|---|---|---|
| 体积精度 | 0.015mm/m | ||
|
体积精度 （与右侧产品搭配使用时） |
PRINCE335 PRINCE775 |
R标准扫描模式：0.020mm+0.015mm/m B超精细扫描模式：0.010mm+0.015mm/m |
|
| KSCAN20 |
R标准扫描模式：0.020mm+0.015mm/m B超精细扫描模式：0.010mm+0.015mm/m |
||
|
HSCAN331 HSCAN771 |
0.020mm+0.015mm/m | ||
|
AXE-G7 AXE-B11 |
0.020mm+0.015mm/m | ||
| TrackScan-P22 | 0.044mm+0.015mm/m | ||
| 设备类型 | 工业相机和镜头（非单反相机） | ||
| 重量 | ≤0.58kg | ||
| 拍摄方式 | 实时计算实时显示 | ||
| 接口方式 | 千兆网 | ||
| 工作景深 | 6.5m | ||
| 大面幅 | 9.4mx6.9m | ||
