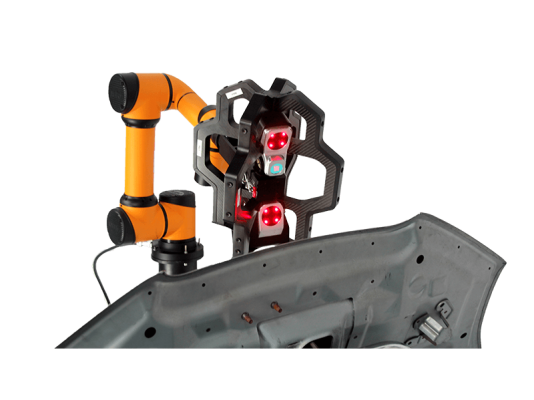

AutoScan-SOLO自动化三维扫描测量系统
AutoScan-SOLO自动化三维扫描测量系统 AutoScan-SOLO自动化三维扫描测量系统
  • AutoScan-SOLO自动化三维扫描测量系统

  • 产品编号 : AutoScan-SOLO
  • AutoScan集成了自动化技术、挪威METRONOR的LED光学跟踪技术、激光三维扫描技术,在精度、量程、效率、品质上都有着很大的优势,操作简单零门槛,无需人工参与就能自动完成在线批量工件的三维测量过程,是一套高效的自动化三维测量系统。
  • 询价 Buy Now

产品描述


AutoScan集成了自动化技术、挪威METRONOR的LED光学跟踪技术、激光三维扫描技术,在精度、量程、效率、品质上都有着很大的优势,操作简单零门槛,无需人工参与就能自动完成在线批量工件的三维测量过程,是一套高效的自动化三维测量系统。与大部分在线三维测量方案相比,AutoScan定位无须依赖机械手的位置信息,而是利用跟踪相机完成光学扫描头的定位,无须贴点,主动寻靶,使得该系统在到位精度、重复精度等方面都具有很强的优势,为制造业迎接工业4.0提供强大的技术支持。

工作原理:

        1)扫描仪上的两台摄像机可以分别从被扫描物体上获取投影激光,当扫描仪在物体表面移动时,该激光随对象形状发生变形,由于这两组相机事先经过准确标定,就可以通过计算获得激光线所投影的线状三维信息。
        2)在被扫描物体周围放置1或2个导航摄像机,以通过LED空间位置及时获得扫描仪准确的相对位置。
        3)利用第1步获得的线状三维信息和第2步的扫描仪空间相对位置,当扫描仪移动时,不断获取激光所经过位置的三维信息,从而形成连续的三维数据;。


测量范围更广,精度更高
相机接收扫描仪远红外线实时跟踪定位,红外线LED主动发射光线
主动发光跟踪定位,更高精度,更大量程,更抗干扰
相机接收扫描仪远红外线实时跟踪定位

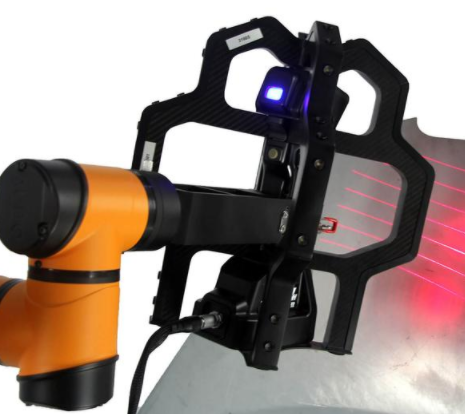

独特的跟踪技术

采用独特的LED光学跟踪技术,无须贴点,主动寻靶技术使得AutoScan系统在到位精度、重复精度上具有强大优势, 大幅提升三维测量效率br />

独特的跟踪技术

无需人工干预 全面解放人力

AutoScan系统批量化检测期间无需人工干预,一键启动,离线编程, 操作人员无需经验即可快速上手,
全面解放检测环节的人力

一键启动,离线编程

精度高,速度快

扫描速率高达480000次测量/秒,
系统精度最高可达0.03mm,确保自动测量高效可靠。

自动生产报告

自动生产报告


挪威制造 军工品质

挪威原装进口,Metronor倾力打造,由碳纤维航天级轻质强力材料制造,*级品质保证


挪威制造 军工品质


技术规格

型号 AutoScan-SOLO
测量范围 最高6m
系统精度 0.040mm
空间精度
2.5m 0.080mm
6m 0.150mm
10m
激光类型 Classll (人眼安全)
扫描速率 480,000次测量/秒
基准距 300mm
景深 250mm
支持文件格式 stl、stp、igs、 ply、 xyZ、dae、 obj、 asc
工作温度 -10°C~45°C
存放温度 -25°C-65°C
湿度要求 <95% ,无冷凝
