三丰便携式粗糙度仪sj-210使用方法
三丰便携式粗糙度仪sj-210使用方法 三丰便携式粗糙度仪sj-210使用方法 三丰便携式粗糙度仪sj-210使用方法
  • 三丰便携式粗糙度仪sj-210使用方法

  • 产品编号 : sj-210
  • 笃挚仪器为您提供三丰粗糙度仪SURFTEST SJ-210的简单快速操作说明,此份快速参考手册描述了一些较常用的操作方法。此处没有描述的操作请参考用户手册。
  • 询价 Buy Now

产品描述

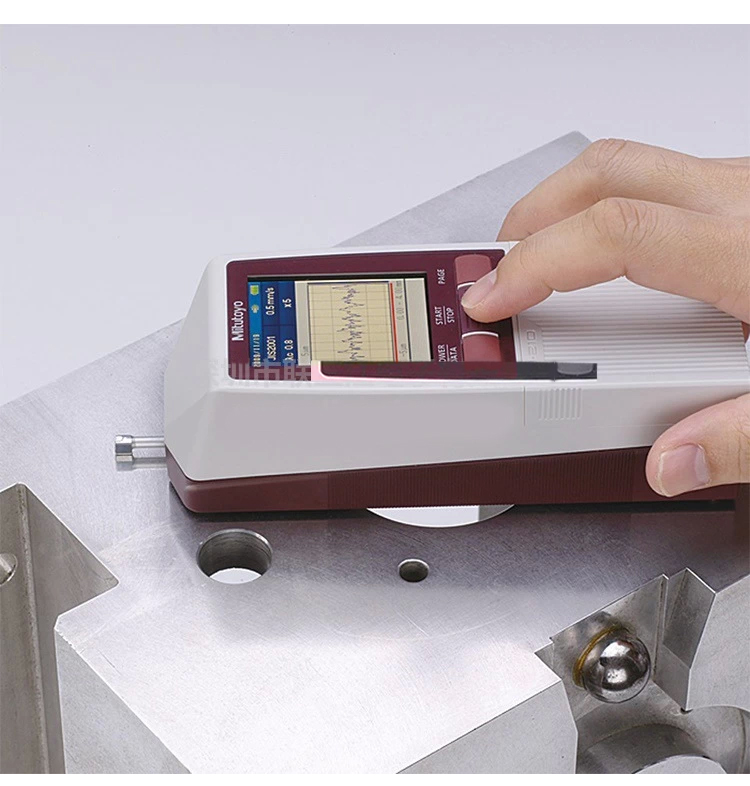

笃挚仪器为您提供三丰粗糙度仪SURFTEST SJ-210的简单快速操作说明,此份快速参考手册描述了一些较常用的操作方法。此处没有描述的操作请参考用户手册。Surftest SJ-210是一种用户友好的表面粗糙度测量仪器,设计为手持式工具,可以随身携带并在现场使用.SJ-210 是将各种工件的表面用检出器做纪錄,依粗度规格演算成粗度而表示的现场型表面粗度计。测量范围广大、能演算出各种不同的粗糙度参数,拥有最大 360 μm(-200 μm ~ + 160 μm)的测量范围,能切换为各种表面粗度的粗糙度參數做显示。

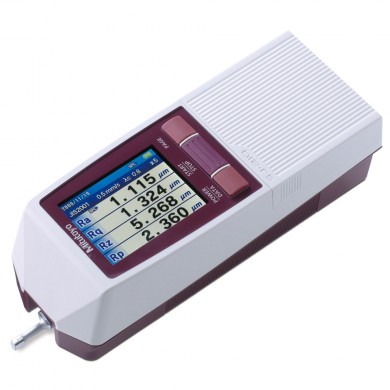

SJ-210 操作键


1、大屏幕彩色显示器
显示测量结果和设置的参数。
2、电源/数据
电源开启键。
输出统计数据,打印数据,保存数据
至存储卡。
3、开始/停止
开始测量或者停止测量。
4、翻页
翻页显示其他的评价结果。
5、蓝色键.红色键
执行每个屏幕上显示的功能。
6、↑ ↓ ← →
光标移动键.
7、退出/导航
退出键,导航键。关闭电源键(长按)。
8输入/菜单
输入键(确定键),菜单键

电源开/关
开:按 【POWER/DATA】键
当SJ-210 与 交流电源适配器连接后,它转换到充电模式,此时SJ-210 不能开机。
关:长按【Esc/Guide】键
当开启了自动睡眠模式后,电源可以自动关闭。

基本操作
用 【Enter/Menu】,【Esc/Guide】,【Blue】,【Red】和↑ ↓ ← → 键来操作SJ-210




安装注意事项:


● 牢牢固定驱
动装置和工件
牢固地固定他
们以防止测量过程
中驱动装置偏离,
特别是将SJ-210与
高度规连接配合使
用的时候


● 正确地将探头放
置于被测平面上
确保探针与工件的
被测表面接触合适。确
保探针与被测平面平行



校准:
(1)将精密粗糙度样板(标准块)放置于校准台上,安装好SJ-210,将探头置于标准块上。
(2)通过以下命令来调出屏幕显示:通过 Home →Main Menu → Calib.Meas.命令,可以将当前已设置的校准值显示在屏幕上。
(3)将显示的校准值与标准样板上的值作比较,当值不相同时,按“Submenu”(【Red】键,即红色键)来改变校准值,使它与标准样板上的值*。
(4)按【START/STOP】键开始测量。测量完成后,测量值将会显示在屏幕上。
(5)按“Update”(【Red】键,即红色键) 完成校准

更换驱动装置
除了标准驱动,SJ-210 也支持回缩型探测驱动和横向探测驱动。当更换了驱动器后,需要更改设置驱动参数。更多信息请见用户手册10.5 节,“Calibrating drive uni speed and settings”(校准驱动器速度和设置)
