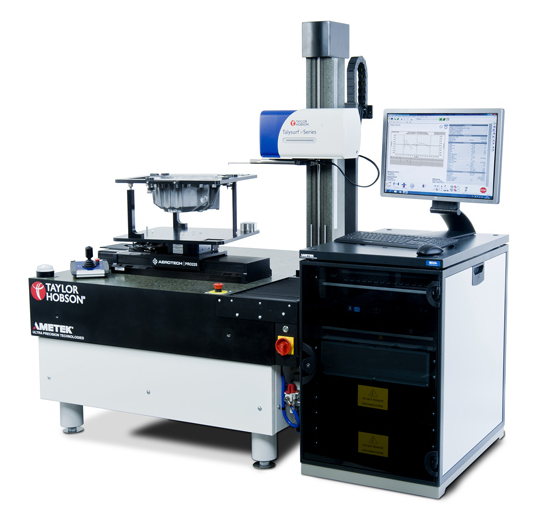

英国泰勒霍普森Talysurf i-series电感粗糙度轮廓仪
英国泰勒霍普森Talysurf i-series电感粗糙度轮廓仪 英国泰勒霍普森Talysurf i-series电感粗糙度轮廓仪 英国泰勒霍普森Talysurf i-series电感粗糙度轮廓仪
  • 英国泰勒霍普森Talysurf i-series电感粗糙度轮廓仪

  • 产品编号 : Talysurf i-series
  • Form Talysurf i系列是用于表面粗糙度和轮廓测量的自动化检测系统,具有低噪音轴和高分辨率传感器,表面粗糙度和轮廓测量合二为-一,通过选择不同类型的传感器,能够为各种应用提供多样化的方案,是众多汽车、轴承、齿轮等行业应用的理想选择。
  • 询价

产品描述

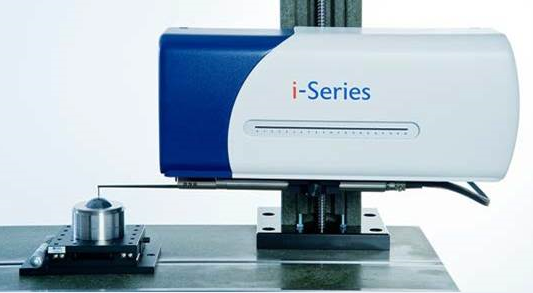

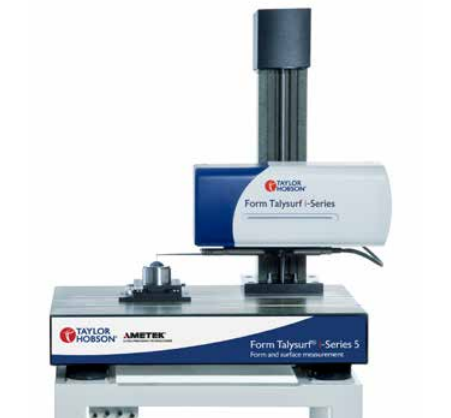

Talysurf i-系列电感粗糙度轮廓仪

Form Talysurf i系列是用于表面粗糙度和轮廓测量的自动化检测系统,具有低噪音轴和高分辨率传感器,表面粗糙度和轮廓测量合二为-一,通过选择不同类型的传感器,能够为各种应用提供多样化的方案,是众多汽车、轴承、齿轮等行业应用的理想选择。Talysurf i系列通过可溯源的标准器和**的计算法则,能够进一步有效地消除仪器本身带来的影响从而得到更加精确的测量结果。

传感器 粗糙度 轮廓 温度
传感器量程
可达5mm
噪音
小于6nm Rq
LS弧测量
小于3.3um
温度补偿
确保系统性能的
一致性
分辨率
可低至0.4nm
Pt小于
0.25um

是众多汽车、轴承、齿轮等行业应用的理想选择:

表面粗糙度和轮廓测量合二 为一,Form Talysuf系列是一台能够同时测量表面粗糙度和轮廓的高精度仪器。该系统的低噪音和高分辨率传感器能够确保测量的完整性,通过选择不同类型的传感器,能够为各种应用提供多样化的方案。可重复测量的结果,拥有多年行业经验,超精密加工的专业知识以及FEA优化设计的完关结合,能够提供低噪音,且近乎完美的机械测量精度。通过可潮源的标准器和专有计算法则,能够进- -步有效地消除仪器本身带来的影响从而得到更加精确的测量结果。


测量能力  :

▶表面粗糙度细节- 低噪音的高分辨率传感器保证了一次测量便可得到粗糙度、波纹和粗糙度的测量结果。
▶轮廓 - 独家**权的校准技术能够实现半径、角度、高度、长度、距离等精确测量。
▶3D - 使用可选的自动Y移动台和Talymap软件,_ _能够轻松的将传统的2D测量转换为3D测量工具
▶参数细节 -- 额外的参数分析,包括 Rk, R&W, 主波长等等

应用包括

▪    气缸盖 - 阀门表面粗糙度, 阀门角度
▪    滚柱轴承 - 表面粗糙, 形状误差和DXF比对
▪    齿轮 - 表面粗糙度, 齿根半径和形状偏差
▪    曲轴 - 表面粗糙度, 倒角半径和DXF比对
▪    滚珠丝杠 - 间距、角度、形状和直线尺寸
▪    Q-Link生产界面
▪    对生产环境专门设计的简化界面

—— 性能特点——

表面粗糙度和轮廓测量合二为一:

i系列是一台能够同时测量表面粗糙度和轮廓的高精度仪器。该系统的低噪音和高分辨率传感器能够确保测量的完整性,通过选择不同类型的传感器,能够为各种应用提供多样化的方案。

为您的应用量身定制:

从螺钉螺纹到曲轴、从气缸体到阀门导管,选择适合您的配置满足您的应用需求。


可重复测量的结果:

拥有多年行业经验,精密加工的专业知识以及 FEA优化设计的完美结合,能够提供低噪音,且近乎完美的机械测量精度。通过可溯源的标准器和专有计算法则,能够进一步有效地消除仪器本身带来的影响从而得到更加精确的测量结果

温度补偿:

作为所有i系列的标准配置,这个特别的系统能够监控和反馈环境温度的变化,确保在任何环境下,测量的稳定性和完整性能够得到充分发挥。


系统性能 适用于所有型号
校准Pt1
0.25 μm (10 μin)
系统噪声Rq2 0.1 - 22mm (0.004.0.87in)一标称值的1%到0.015%
半径测量不确定度3 22 - 1000mm (0.87 - 39.4in)-标称值的0.015%到0.1%
倾角测量不确定度4 0.5弧分的不确定度(土35°范围内)
水平轴性能
驱动长度一X*大值/*小值5
60mm/ 0.1mm (2 4in/0.004in)
120mm/0.1mm (4.7in/0.004in)
200mm/0.1mm (7.9in/0.004in)
驱动速度 *大速度13mm/s (0.51in/s)
测量速度6
0.25mm/s、0.5mm/s、 1mm/s和2mm/s (0.01in/s、 0.02in/s、 0.04in/s 和0.08in/s)
X方向的*小数据取样间隔 0.125μm (5μin)
直线度精确度(Pt)7 0.15μm (5.9μin)                                0.18μm (7.1μin)
X轴示值精度8 (1 + 0.02L)μm
垂直性能 欢迎在线留言或来电咨询021-58951071
测量台
适用于所有型号
驱动单元机动倾斜 可选倾斜±9°
仪器尺寸 参见仪器平面图
仪器重量
223 Kg (450 mm立柱) (可 选700 mm立柱237 Kg)
机动垂直立柱 450mm (17.7 in) (可 选700 mm(29.5 in))
