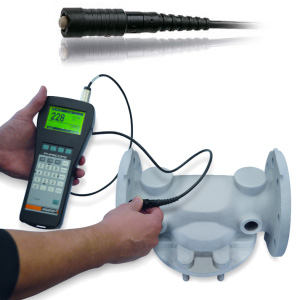

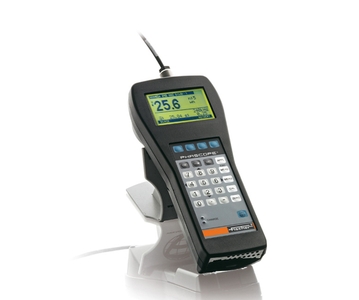

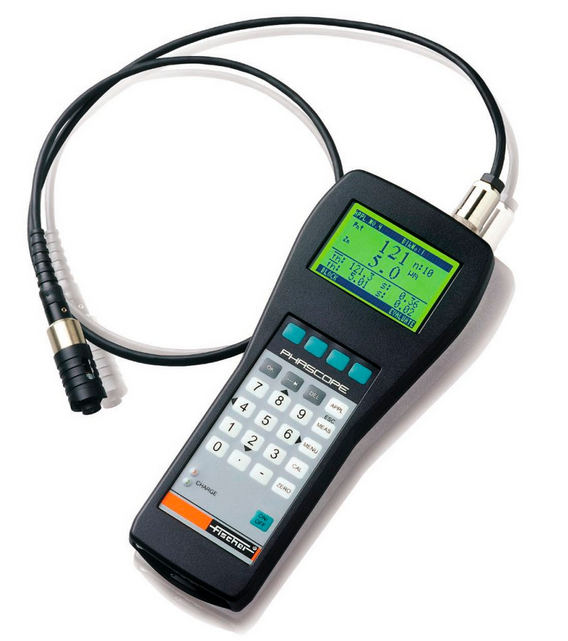

德国FISCHER菲希尔PHASCOPE PMP10测厚仪
德国FISCHER菲希尔PHASCOPE PMP10测厚仪 德国FISCHER菲希尔PHASCOPE PMP10测厚仪
  • 德国FISCHER菲希尔PHASCOPE PMP10测厚仪

  • 产品编号 : PHASCOPE PMP10
  • PMP10 采用相位敏感测量技术,适用于测量粗糙底材上的涂镀层厚度或钢上的镀镍层厚度。对于汽车行业,必须测量铝或镀锌钢板上油漆涂层厚度,PMP10 特别适用于电镀或电路板行业,可用于检查各种底材上的导电镀层。相敏涡流法在测量螺钉,螺母和螺栓等小物体时具有很大优势,因为被测零件的几何形状对测量本身的影响很小:即使粗糙表面也可以用PHASCOPE®PMP10。
  • 询价

产品描述


德国FISCHER菲希尔PHASCOPE PMP10测厚仪--------手持式仪器,用于测量PC板和电镀表面的涂层厚度,PMP10 采用相位敏感测量技术,适用于测量粗糙底材上的涂镀层厚度或钢上的镀镍层厚度。对于汽车行业,必须测量铝或镀锌钢板上油漆涂层厚度,PMP10 特别适用于电镀或电路板行业,可用于检查各种底材上的导电镀层。相敏涡流法在测量螺钉,螺母和螺栓等小物体时具有很大优势,因为被测零件的几何形状对测量本身的影响很小:即使粗糙表面也可以用PHASCOPE®PMP10。 这种方法也可以进行非接触式测量; 例如,可以测量电路板上铜镀层的厚度,而不考虑保护漆涂层。






①软件FISCHER数据中心

FISCHER DataCenter软件是一个功能强大的工具,可以为PHASCOPE®PMP10提供快速简便的数据传输,同时还提供丰富的质量控制图形显示和统计分析功能:统计过程控制图,累积频率图和Fischer自己的 FDD®(工厂诊断图)。 内置的报告编辑器使得测量数据可以被方便地处理,存档并作为单独的检测报告打印出来



PHASCOPE®PMP10特性:

※通过相敏测量技术对钢上的镍、锌或铜镀层厚度进行精确测量

甚至可在粗糙表面上进行测量

使用 DUPLEX ,同时测量镀锌钢板上的油漆层和镀锌层
使用 Fischer DataCenter 软件轻松进行测量值的后续处理
稳固的手持式测量设备,用于直接现场测试

PHASCOPE®PMP10用:

钢上的镍镀层、铁或青铜上的铜镀层
非导电底材上的非铁磁性金属镀层,例如电路板上的铜镀层
钢上的热喷铝 (TSA) 涂层
特别适用于曲面、凸形与凹形测量位置以及粗糙表面的测量
配有用于电路板中的层间连接孔的特殊探头
非铁磁性金属、铁或钢上的微米级涂镀层
由单层涂镀层构成的微米级多层系统






④为了达到这些应用需要以下的测量探头:

---------配合测量探头ESD20Zn测量锌,铜,铝等镀层在钢或铁上的厚度。尤其适合于在粗糙的表面测量。采用相位感度涡流方法允许非接触式的测量,例如对于引线的测量。
---------配合测量探头ESD2.4测量锌镀层在较小的钢部件上。由于它较小的测量面积以及相位感度涡流方法带来的优点,使得对于不同几何尺寸的部件不需要特别的校准。

---------配合测量探头ESD20Ni测量钢或铁部件上的电镀镍层。可以根据镍层的厚度范围选择两种不同的测量频率(60 kHz或者 240 kHz)。

---------配合测量探头ESD20Cu测量印刷线路板上覆铜板,即使在阻焊剂下的厚度。测量频率工作在60 kHz或240 kHz上,允许根据当前的应用选择Z佳频率。

---------配合测量探头ESL080测量印刷线路板上通孔内的铜壁厚度。ESL080是一个针尖形状的测量探头,测量时需要插入通孔内 (左边图片)。一个外部的金属护套保护测量线圈不受腐蚀和机械损坏。这一测量探头设计为感应出的涡流是沿着铜套管的纵向轴流动的。这样铜板层的直径就对测量没有影响,环形圈的尺寸也只有很小的影响
