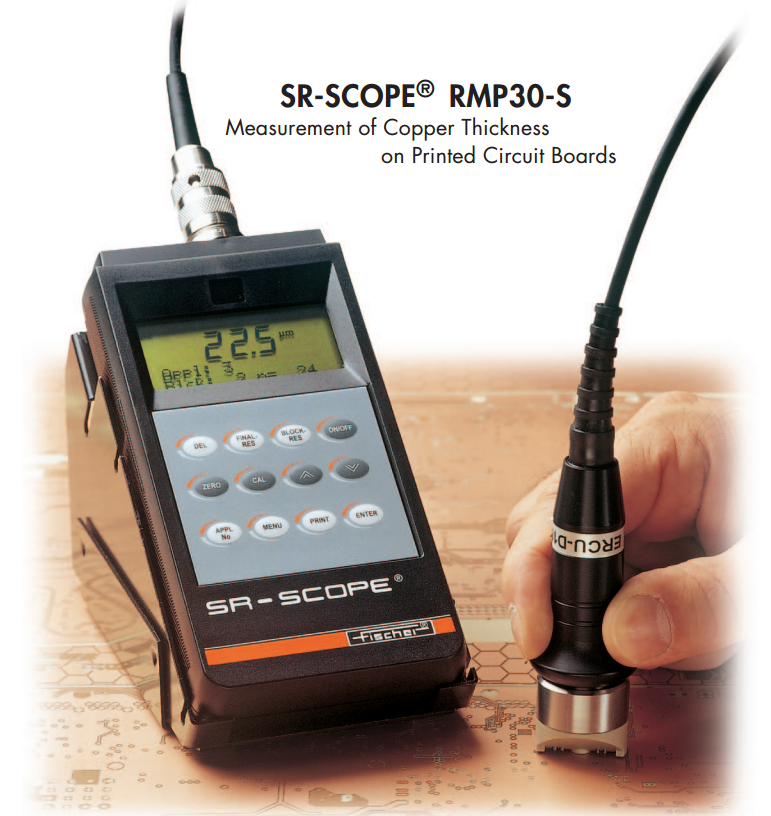

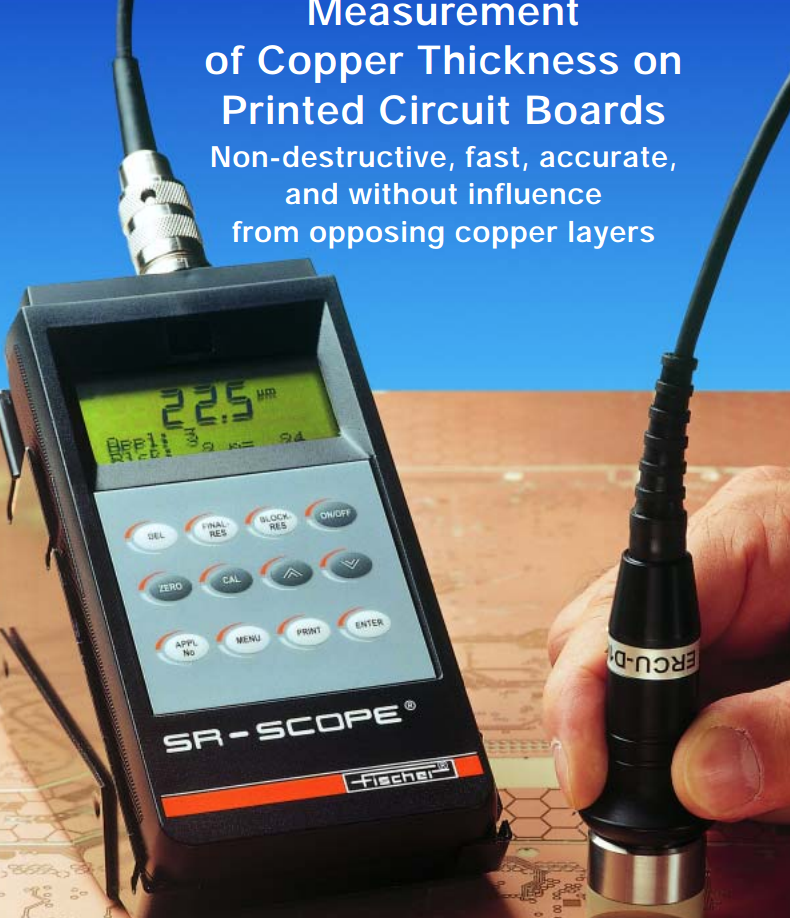

德国FISCHER菲希尔SR-SCOPE RMP30-S铜板测厚仪
德国FISCHER菲希尔SR-SCOPE RMP30-S铜板测厚仪 德国FISCHER菲希尔SR-SCOPE RMP30-S铜板测厚仪
  • 德国FISCHER菲希尔SR-SCOPE RMP30-S铜板测厚仪

  • 产品编号 : SR-SCOPE RMP30-S
  • SR-SCOPE RMP30-S铜板测厚仪该便携式设备采用 4 点电阻法,十分适合测量多层电路板上薄镀层的厚度。这种电路板上的多层铜镀层通常被环氧树脂等绝缘体隔开。SR-SCOPE 的优势是利用电阻法测量不会受到其他层的影响,因此能够精确测定最上层面铜层的厚度。
  • 询价

产品描述


德国FISCHER菲希尔SR-SCOPE® RMP30-S铜板测厚仪-------印制电路板铜厚的测量,该便携式设备采用 4 点电阻法,十分适合测量多层电路板上薄镀层的厚度。这种电路板上的多层铜镀层通常被环氧树脂等绝缘体隔开。SR-SCOPE 的优势是利用电阻法测量不会受到其他层的影响,因此能够精确测定*上层面铜层的厚度。


SR-SCOPE® RMP30-S应用

电路板上的铜镀层
ERCU N 探头:0.1–10 µm 以及 5–120 µm
ERCU-D10 探头:0.1–10 µm 以及 5–200 µm


主要特性:


※易于使用的手持式设备,用于精确测量电路板上的镀层厚度

功能原理基于 4 点电阻法,符合 DIN EN 14571 标准
放入探头后即可自动开始测量
对小型和大型测量区域提供各种探头
大型液晶显示器、自动探头识别
用于测量和超出限制的声学信号、外部监测
统计评估与存储,多达100个应用程序中存储*多10000个测量值,*多1000个块
经过认证的Cu / Iso标准的校准提供了测量结果的可追溯性
微米和密耳之间可切换的测量单位

8显示语言可选、双向的RS232口用于PC或打印机连接





订货信息:

SR-SCOPE RMP30-S 603-714
标准供货范围:仪器,
便携箱,电池,交流适配器,说明书
支架V12底座604-420
ERCU探头型号603-658的夹紧装置
支持手持式仪器600-025
接口连接组MP 602-341
适配器USB - RS232 603-650
评估软件FISCHER DataCenter 604-575

探头ERCU-D10 603-387

Kal-S ERCU Cu / Iso5μm(0.2密耳)603-175
Kal-S ERCU Cu / Iso12μm(0.5密耳)603-176
Kal-S ERCU Cu / Iso18μm(0.7密耳)603-177
Kal-S ERCU Cu / Iso35μm(1.4密耳)603-178
Kal-S ERCU Cu / Iso70μm(2.8密耳)603-179
Kal-S ERCU Cu / Iso105μm(4.2密耳)603-180
Kal-S ERCU Cu / Iso140μm(5.6密耳)603-668


技术参数

型号

SR-SCOPE® RMP30-S

功能

采用微电阻原理测量铜层厚度

应用

测量多层线路板及单、双面软板上铜箔层的厚度

主机特点

特大LCD 显示屏

精度

ERCU N 探头    范围10.1 – 10 μm (0.004 – 0.4 mils)

                     范围25 – 120 μm (0.2 – 4.mils)

ERCU-D10探头 范围10.1 – 10 μm (0.004 – 0.4 mils)

                     范围2: 5 – 200 μm (0.2 – 8 mils)

重复精度

ERCU N 探头: 0.2 μm (0.008 mils) ≤ s ≤ 2 % 读数

ERCU-D10 0.075 μm (0.003 mils) ≤ s ≤ 1.5 % 读数

主机尺寸

160×80×30mm

主机重量

230g
