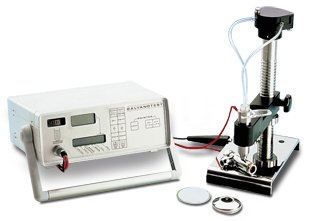

德国Elektrophysik(EPK)GalvanoTest2000库伦测厚仪
德国Elektrophysik(EPK)GalvanoTest2000库伦测厚仪
  • 德国Elektrophysik(EPK)GalvanoTest2000库伦测厚仪

  • 产品编号 : GalvanoTest2000
  • GalvanoTest是基于库仑原理测量涂层厚度的设备,几乎可用于所有电镀单层或多层涂层。 铬,镍,镉,铜,黄铜,银,金,锡,锌等电镀层可以在金属或非金属上测量。德国EPK生产库仑电解膜厚仪主要是针对一些塑料、薄膜等行业的一些电镀件,比如说,塑料上镀锌、镀银、镀铜等,GALVANOTEST 2000可以测试单层或多层镀层的厚度。电解膜厚仪也叫库仑镀层测厚仪。
  • 询价

产品描述


德国Elektrophysik(EPK)GalvanoTest2000库伦测厚仪-------几乎可用于所有电镀单层或多层涂层GalvanoTest是基于库仑原理测量涂层厚度的设备,几乎可用于所有电镀单层或多层涂层。 铬,镍,镉,铜,黄铜,银,金,锡,锌等电镀层可以在金属或非金属上测量。德国EPK生产库仑电解膜厚仪主要是针对一些塑料、薄膜等行业的一些电镀件,比如说,塑料上镀锌、镀银、镀铜等,GALVANOTEST 2000可以测试单层或多层镀层的厚度。电解膜厚仪也叫库仑镀层测厚仪。


Galvano Test有两种型号:
GalvanoTest 2000:电解液由脉动喷嘴驱动
GalvanoTest 3000:由循环泵驱动的大量电解液容量可快速连续测量。 适合用于非常小的部分和测量金层。

阳极溶解法,也被称为法拉第库仑法,在电镀过程中起作用:通过电解质的电流将单个金属涂层与基材分开。

通过测量电流和时间,Galvano测试确定分离的涂层的厚度。

测量范围:50 nm - 75μm/ 0.002 - 3 mils。



GALVANOTEST 2000产品描述

GALVANOTEST 2000仪特点是:

可测实际应用的所有镀层
利用库仑电量分析原理,测量镀层、多层镀层

符合国际标准:DIN EN ISO 2177

GALVANOTEST 2000测量原理:

根据法拉第原理测量。其过程类似于电镀,但电化学反应的方向相反,是电解镀。

按照镀层/基体的组合,选择电解液注入电解池。将电解池置于被测样板上。

电解池和被测样板之间嵌入密封垫圈,其作用一是确定测量面积,例如1mm,二是防止电解液外泄。

电流通过电解液,在一定的面积下产生电化学反应。镀层厚度就直接显示在数字显示器上。


技术参数

GALVANOTEST 库仑镀层测厚仪可以测量

2000

3000

可以测量70种以上镀层/基体组合

可以测量平面、曲面上的镀层

可以测量小零件、导线、线状零件

预置10种金属的测量参数:Cr铬、Ni镍、Cu铜、黄铜、Zn锌、Ag银、Sn锡、Pb铅、Cd镉、Au金(需提供样品确定)



预置9种金属的测量参数:Cr铬、Ni镍、Cu铜、黄铜、Zn锌、Ag银、Sn锡、Pb铅、Cd镉。



用户可另设置8种金属的测量参数



用户可另设置1种金属的测量参数



测量机构:





带循环泵



带气泵



测量面积:





密封垫         8mm2



密封垫         4mm2

密封片         1mm2

密封片         0.25mm2(涂镀层面积几乎小得看不见)



电解杯         0.25-16 mm2 (可选件)

测量参数优化调整:





除镀速度0.3-40μm/分钟可调

根据金属和测量表面可直接调整系数

可用厚度标准样板校准

可调整终点电压,以抗干扰,适应镀层/基体之间的合金

GALVANOTEST库仑镀层测厚仪的数据存储





可存储不同金属测量参数的数目

10

18

可存储的读数和统计值

2000

2000

仪器断电后可保持所有校准值、读数、统计值。

统计计算:





显示6种统计值:均值、标准偏差、变异系数、大、小值、读数个数

立即或稍后显示统计值

立即或稍后打印读数和统计值



显示、打印年、月、日、时、分

用于外设的计算机接口:

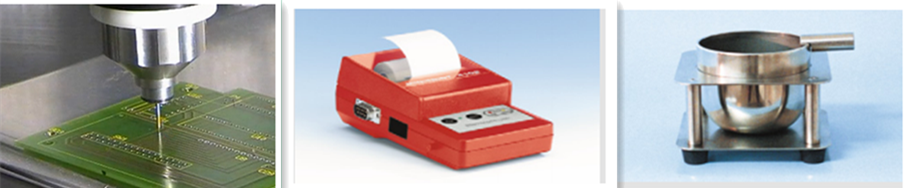

MINIPRINT 微型打印机接口

RS-232PC计算机接口

连接x-t计录仪模拟电压输出接口

电解液饱和报警指示



测量的不确定性:





5%,在8mm2面积下,经校准

电源:





110/220V50/60HZ10W

尺寸、重量:





测量范围:0.05-75μm
