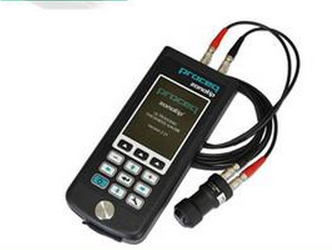

瑞士博势 Proceq ​Zonotip/Zonotip​​+超声波测厚仪
瑞士博势 Proceq ​Zonotip/Zonotip​​+超声波测厚仪 瑞士博势 Proceq ​Zonotip/Zonotip​​+超声波测厚仪 瑞士博势 Proceq ​Zonotip/Zonotip​​+超声波测厚仪
  • 瑞士博势 Proceq ​Zonotip/Zonotip​​+超声波测厚仪

  • 产品编号 : ​Zonotip/Zonotip​​+
  • Zonotip 测量许多不同材料的厚度,包括黑色及有色金属、聚合物、复合材料、玻璃、陶瓷、环氧树脂等。其针对钢的测量范围为属、聚合物、复合材料、玻璃、陶瓷、环氧树脂等。其针对钢的测量范围为 0.7 毫米到 300 毫米。Zonotip+ 也包括了较小的单元件传感器,适合测量接触范围有限的区域。检测员可使用 A-Scan 模式来呈现输出信号,减少非相关回波产生的错误读数 。
  • 询价

产品描述


瑞士博势 Proceq Zonotip/Zonotip+超声波测厚----智能、准确的便携式超声波测厚仪。Zonotip 测量许多不同材料的厚度,包括黑色及有色金属、聚合物、复合材料、玻璃、陶瓷、环氧树脂等。其针对钢的测量范围为属、聚合物、复合材料、玻璃、陶瓷、环氧树脂等。其针对钢的测量范围为 0.7 毫米到 300 毫米。Zonotip+ 也包括了较小的单元件传感器,适合测量接触范围有限的区域。检测员可使用 A-Scan 模式来呈现输出信号,减少非相关回波产生的错误读数 。Proceq Zonotip和Zonotip +(带附加功能)的设计不仅可以测量黑色金属和有色金属的厚度,还可以测量由聚合物,玻璃,冰和其他超低衰减材料制成的部件。Proceq Zonotip在钢上的测量范围从0.8毫米到300毫米。 Proceq Zonotip的自动化流程使测量非常方便。 Proceq Zonotip的大型高对比度彩色显示器确保了检测过程的实时可视化控制。有两种不同的探头可供选择:标准双元件4.0 MHz传感器和紧凑型单元件2.5 MHz传感器。 PC软件Proceq Zonolink解决了专业数据管理的需求。




Zonotip和Zonotip +优势:

特别性:在紧凑的外壳中提供了广泛的测量可能性。

多功能性:提供两种不同的探头:标准双元件4.0 MHz传感器和紧凑型单元件2.5 MHz传感器。

坚固性:Zonotip具有非常坚固和防震的外壳,可以使仪器在苛刻的环境下使用。
多语言:与所有Proceq产品一样,Zonotip可以以八种不同的语言操作。

软件:包括PC软件Zonolink解决专业数据管理的需要








Zonotip 的主要功能
Zonotip+ 的附加功能
轻薄防震塑料制成的固体
适应恶劣的天气条件(耐寒和耐热)
大型高对比度彩色显示屏保证了检查过程的可视化控制
内存可存储 50’000 个测量值
4.0 MHz 双元件传感器
自动适应曲面曲率和粗糙度
在扫描对象时自动记录*大值和*小值
测量已知厚度样品的超声波脉冲速度
超出设置限制时会以颜色、声音和振动指示
使用 USB 连接到 PC,用于传输数据
8 种不同的语言可供选择
公制和英制单位
信号强度指示

电池电量指示和自动关闭功能



小型 2.5 MHz 单元件传感器

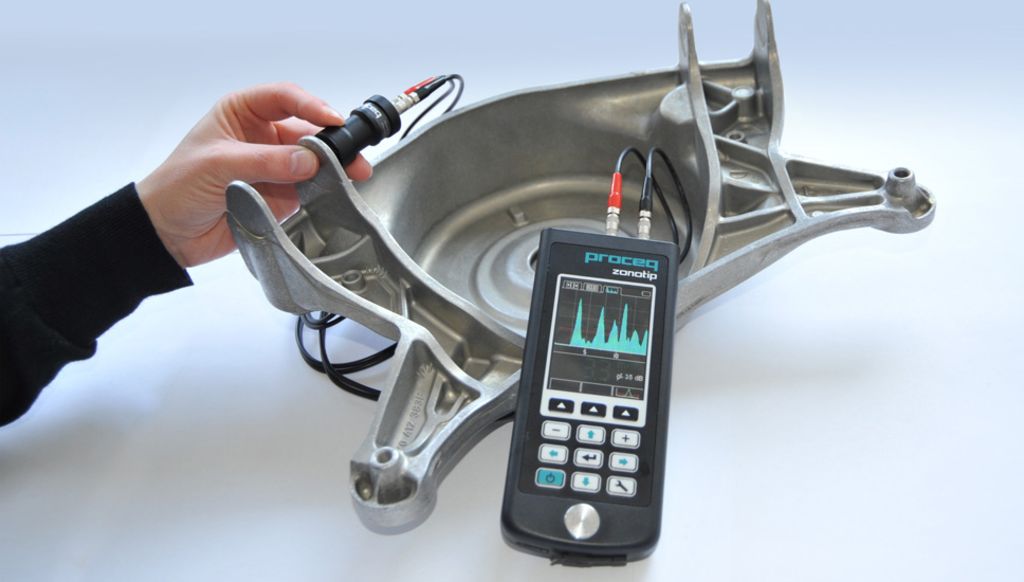

 A-Scan 模式在显示屏上显示波形并将图像保存到内存
在 A-Scan 模式中透过表面涂层(如涂料)测量金属厚度






特性

三种不同的操作模式

仪器可以在三种不同的模式下运行,可以选择各种测量模式(NORM,MEMORY,A-SCAN)。

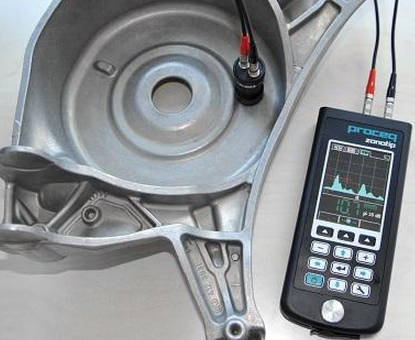

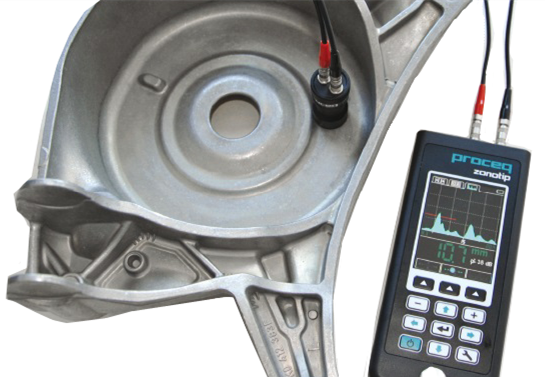

既可以将当前读数显示为数字编号,也可以作为实时图形图像(A-Scan)显示。

A扫描功能可以排除错误的结果。 这有助于提高检查的可靠性。

此外,这种模式可以快速检测夹杂物或解叠层,并通过聚合物,清漆,油漆或其他类型的表面层获得精确的读数。

两种不同的传感器

标准 4.0 MHz 双晶传感器可测量金属、铸铁和其他高超声衰减材料的厚度。
2.5 MHz 单晶传感器更紧凑,只需一根线缆,因此更适合于在狭窄空间内测量。

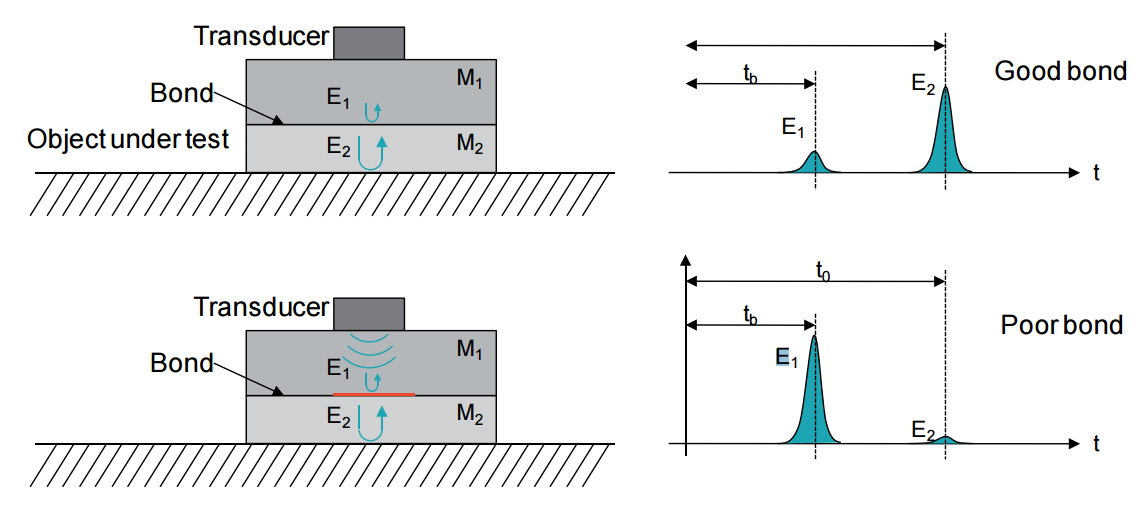

双晶传感器也是检测分层材料粘合的理想选择



仪器技术规格
操作温度 -20 °C 到 50 °C(-4 °F 到 122 °F)
湿度 在 25 °C (77 °F) 温度下,*高 85% RH
电池工作时间 9 小时
电源 内置锂聚合物蓄电池
操作电源电压 3.7 V
尺寸 157 x 70x 23 毫米(6.1 x 2.7 x 0.9 英寸)
重量 250 g
显示屏类型 TFT
允许的表面粗糙度 Rz160 / N12 / Ra = 50 μm
*小曲率半径 10 毫米(0.4 英寸)
超声波速度范围 从 1000 到 9999 m/s
数据内存 100 组,每组*多 500 个测量值
接口类型 USB
厚度分辨率 < 99.99 毫米:0.01 毫米
> 100.0 毫米:0.1 毫米
感器
类型 双晶 单晶(仅限 Zonotip+)
频率 4.0 MHz 2.5 MHz
测量范围(钢) 0.7 - 300 毫米 0.7 - 300 毫米
超声波元件的直径 16 毫米(0.6 英寸) 10 毫米(0.4 英寸)
连接器类型 LEMO 类型 00.250 LEMO 类型 00.250
尺寸 45 x φ23 毫米(1.8 xφ0.9 英寸) 24 x φ16 毫米(0.9 xφ0.6 英寸)
重量 23 g 16 g

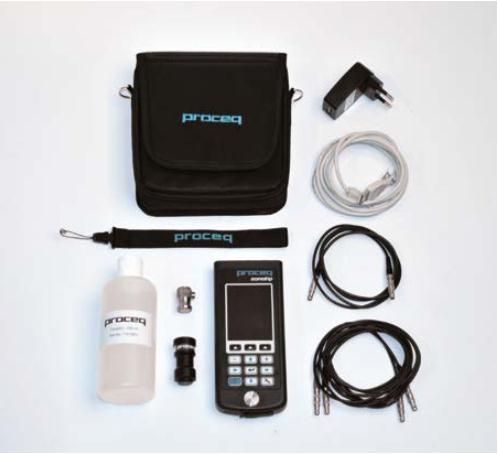

零件和附件

790 11 001  D1771超声波传感器4 MHz
790 12 001  S3567超声波传感器2.5 MHz
710 10 031  超声波耦合剂,250毫升
710 80 001  步骤测试块(英寸)
710 80 002  台阶试块(mm)

服务和保修信息标准保修范围包括24个月的仪器电子部分和6个月的仪器机械部分。 仪器电子部分的一年,两年或三年的延长保修期可以在购买后90天内购买
