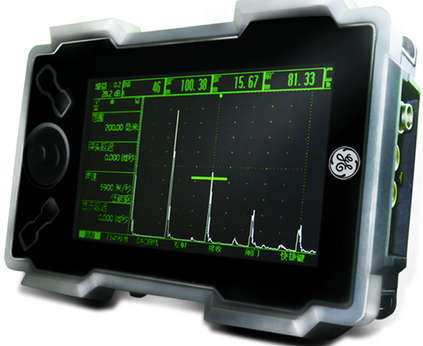

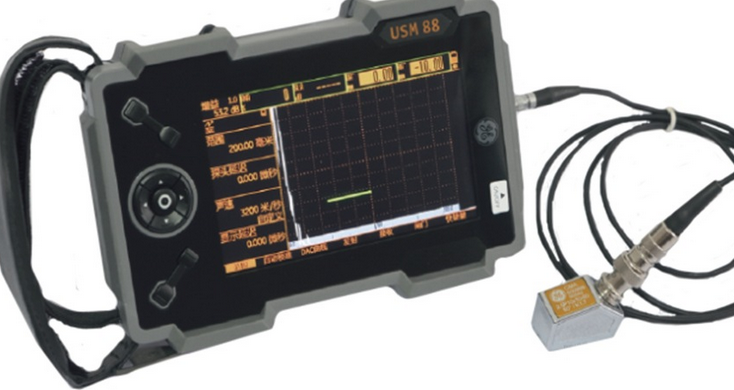

美国GE通用电气USM88超声波探伤仪
- 产品编号 : USM88
- 美国GE新推出USM88超声波探伤仪替代老型号USM86GE专为中国客户量身定制的高性价比便携式超声波探伤仪，为中国用户专门设计的DAC功能，可以根据中国检测标准自动生成DAC曲线。
- 询价
产品描述
美国GE新推出USM88超声波探伤仪替代老型号USM86GE专为中国客户量身定制的高性价比便携式超声波探伤仪，为中国用户专门设计的DAC功能，可以根据中国检测标准自动生成DAC曲线。
三角函数预测计算表面到反射体的深度、幅值（amp）和声程:
曲率校正（校正径向检测时的投影位置）
彩色路径（在设置好壁厚后，系统会自动根据探头角度和工件厚度分出一次波区域，二次波区域，三次波区域等，不同区域有不同的背景颜色）
DAC可以依据EN ISO 17640、11666和23279调整三条曲线的dB值 其余检测应用还包括：锻件，复合材料，钢轨等
USM88点焊缝超声波探伤仪特色:
为中国用户专门设计的DAC功能，可以根据中国检测标准自动生成DAC曲线
USM88点焊缝超声波探伤仪特色应用:
USM 88旨在提供缺陷检测，用于各个行业和过程频谱，如航空航天、发电和汽车行业，以及石油和天然气行业
产品优点
|

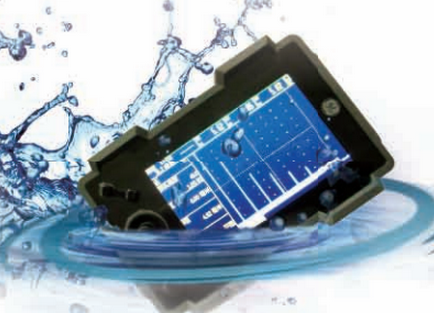

- 为中国用户专门设计的DAC功能，可以根据中国检测标准自动生成DAC曲线 - 斜探头K值全自动测量 - 材料声速与探头延迟自动校准 - 功能强大的连续记录功能 - 自动显示定量结果 - 技术：幻像波自动识别功能 - 自定义快捷键 - 优化菜单设计，使操作简单方便 - 显示包络曲线 - 人性化设计，左右手操作都非常方便 - 防尘防水等级达IP67，防冲击测试通过Mil-Std-810标准认证 - 仪器小，屏幕大
|
 |
产品优点
|
检测范围 |
14米（纵波钢） |
|
脉冲模式 |
尖脉冲，方波可选 |
|
脉冲电压 |
方波120V～300V连续可调，步距10V；尖脉冲120V（低），300V（高） |
|
脉冲宽度 |
方波模式30ns～500ns连续可调，20ns步距 |
|
阻尼 |
50或1000欧姆 |
|
脉冲重复频率 |
在15Hz～2000Hz连续可调，步距5Hz |
|
增益 |
110dB，步距0.2dB，0.6dB，1dB，2dB，6dB，10dB |
|
带宽 |
0.2MHz～20MHz |
|
滤波器 |
宽频，1MHz，2MHz，2.5MHz，5MHz，10MHz，13MHz |
|
显示屏 |
LCD，有效显示尺寸长108mm，宽64mm |
|
分辨率 |
800×480 |
|
仪器接口 |
双LEMO-00 |
|
报警 |
闸门A，B报警 |
|
输出接口 |
Micro USB，2GB SD卡 |
|
检波模式 |
全波，正半波，负半波，射频 |
|
闸门 |
独自A，B |
|
测量模式 |
峰值，前沿 |
|
保存格式 |
JEPG图像，连续记录视频文件 |
|
连续记录 |
存储*高频率可达：50Hz，连续存储时间没有限制 |
|
定量模式 |
DAC曲线 |
|
尺寸 |
175毫米×111毫米×50毫米 |
|
重量 |
845克，含电池 |
|
语言 |
中文 |
|
电池 |
5.5小时 |
|
工作温度 |
-10℃～55℃ |
|
充电器 |
“通用型”AC（100～240V，50～60Hz） |
|
防尘防水等级 |
IP67 |
|
电磁兼容认证 |
EN 55011，EN61000-6-2 |
|
国际认证标准 |
EN12668；ASTM E1324，E317 |
|
垂直线性 |
2% |
|
水平线性 |
0.1% |
|
动态范围 |
34dB |
|
灵敏度余量 |
60dB |
|
分辨率 |
42dB |
