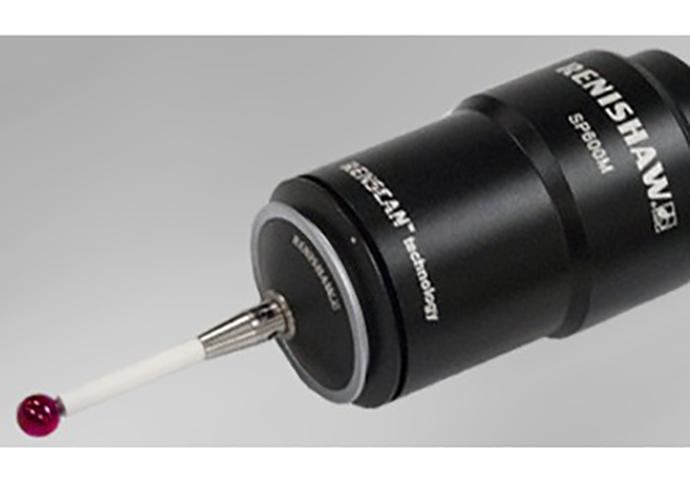

英国雷尼绍 Renishaw SP600扫描测头
英国雷尼绍 Renishaw SP600扫描测头 英国雷尼绍 Renishaw SP600扫描测头 英国雷尼绍 Renishaw SP600扫描测头
  • 英国雷尼绍 Renishaw SP600扫描测头

  • 产品编号 : SP600
  • 英国雷尼绍 Renishaw SP600测头探针 ,雷尼绍的SP600模拟扫描测头系列为各种坐标测量机提供高性能检测、数字化及轮廓扫描功能。无论是REVO扫描系统还是PH20触发式测座,雷尼绍的五轴系统不仅提高测量效率,缩短生产前置时间,还可以让制造商更全面地评估自己产品的质量。
  • 询价

产品描述


40多年来,雷尼绍在工业测量领域实现了许多具有里程碑意义的创新,从独创的触发式测头和机动重复定位测座,到可重复的测针交换和模块扫描系统,雷尼绍用于坐标测量机 (CMM) 的创新型传感器均符合行业标准。五轴测量产品系列是我们提升测量能力的创举,它提供了无与伦比的测量速度和灵活性,同时避免了传统技术自身速度和精确性不可兼得的内在缺点。无论是REVO扫描系统还是PH20触发式测座,雷尼绍的五轴系统不仅提高测量效率,缩短生产前置时间,还可以让制造商更全面地评估自己产品的质量。

特性与优点:

300 mm/s的高速扫描、快速点测量和高频率响应
测力低,极大提高了应用的灵活性
极其坚固耐用的设计,使系统能够承受中等强度的碰撞
成本低,优异的产品使用寿命(工作时间超过50,000小时)
低质量、高结构刚性和无摩擦粘性减振的特性带来优良的动态性能

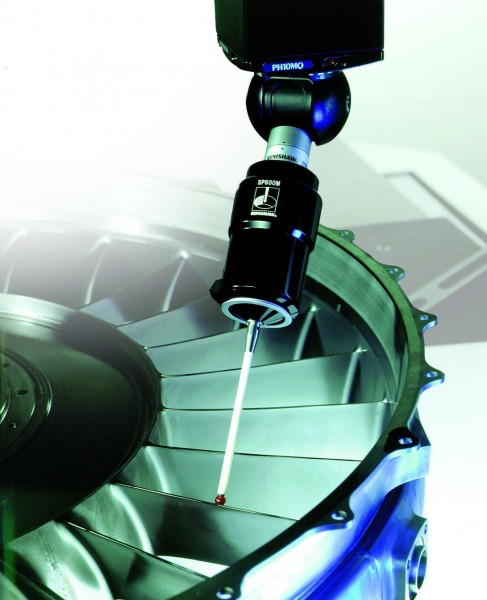

雷尼绍的SP600模拟扫描测头系列为各种坐标测量机提供高性能检测、数字化及轮廓扫描功能。

SP600


长:89 mm

重量:172 g


安装:与离合器、刀柄转接头或坐标测量机刀柄连接的转接头

SP600M



长:107.5 mm

重量:216 g


安装:雷尼绍自动吸附: PH10M PLUS、PH10MQ PLUS或PH6M

SP600Q



长:98 mm

重量:299 g


安装:通过轴套安装方式直接安装到坐标测量机上

技术参数:

适合的接口

AC1AC2模拟信号转换器计算机接口卡(可选)

测头属性

三轴测量(XYZ),在所有轴的线性和平行运动

测量范围

±1 mmXYZ

越程范围

XY–Z轴由机械结构式接头提供保护

分辨率

使用可选AC2接口卡时为0.1 µm

使用可选AC1接口卡时为0.5 µm

弹簧刚性

标称值为1.2 N/mmXYZ

减振

23 °C时通常为20%XYZ

工作温度

10 °C40 °C

电源

+12 V-12 V5 V (±10%)

输出(XYZ

模拟比例电压输出标定:4 V8.5 V/mm

测针系列

M4



附件介绍:

SCP600是自动模块交换架系统的一部分,

可使用户定义所需测针交换端口的数量和

整个交换架系统的尺寸与间距。

根据不同应用的测针排列需求,可以将易调

节间距的单个SCP600适当地安装到MRS横梁

(有400 mm、600 mm或1000 mm规格)上。


SCP600

SCR600是被动式测针交换架,不需要任何电

气连接。基座中的机构在测头入口方向提供越

程保护。交换架可以存放多达四个测针模块,

一个系统可以使用任意数量的交换架。


SCR600


AC1计算机接口卡

AC1计算机接口卡是12位接口卡,安装简单,以直接与

标准测头电缆连接。它执行所有测头理功能,并将状态

信息传送至主机。AC1已由AC2取代。


AC2计算机接口卡

AC2计算机接口卡取代了12位AC1接口卡。它具有附加功能,

如16位分辨率、Delta-Tau总线兼容性以及完全PICS操作。
