首页 > 表面分析测量仪器 > 雷尼绍测头测针 > 英国雷尼绍 Renishaw SP25M多用途扫描测头
英国雷尼绍 Renishaw SP25M多用途扫描测头
英国雷尼绍 Renishaw SP25M多用途扫描测头 英国雷尼绍 Renishaw SP25M多用途扫描测头 英国雷尼绍 Renishaw SP25M多用途扫描测头
  • 英国雷尼绍 Renishaw SP25M多用途扫描测头

  • 产品编号 : SP25M
  • GalvanoTest是基于库仑原理测量涂层厚度的设备,几乎可用于所有电镀单层或多层涂层。 铬,镍,镉,铜,黄铜,银,金,锡,锌等电镀层可以在金属或非金属上测量。德国EPK生产库仑电解膜厚仪主要是针对一些塑料、薄膜等行业的一些电镀件,比如说,塑料上镀锌、镀银、镀铜等,GALVANOTEST 2000可以测试单层或多层镀层的厚度。电解膜厚仪也叫库仑镀层测厚仪。
  • 询价

产品描述

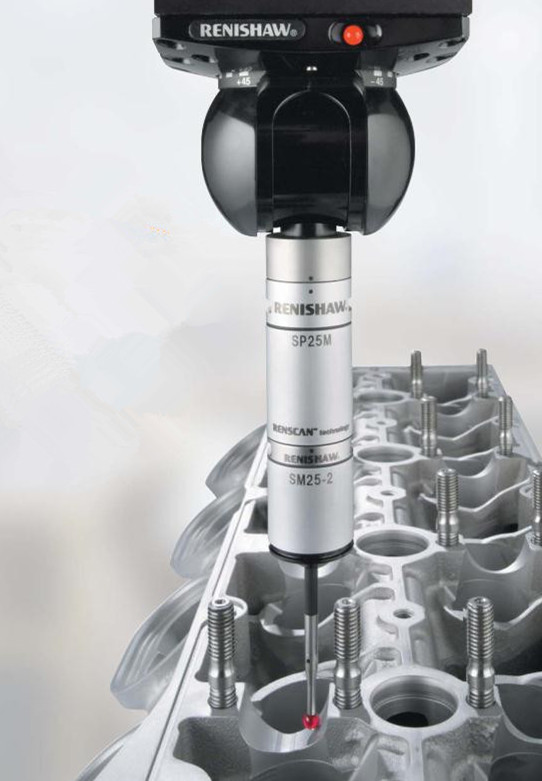

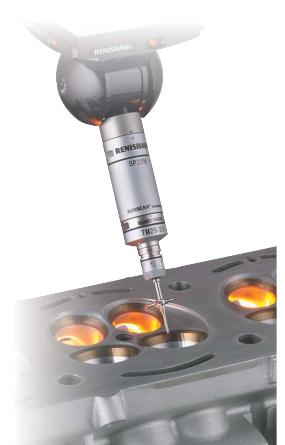

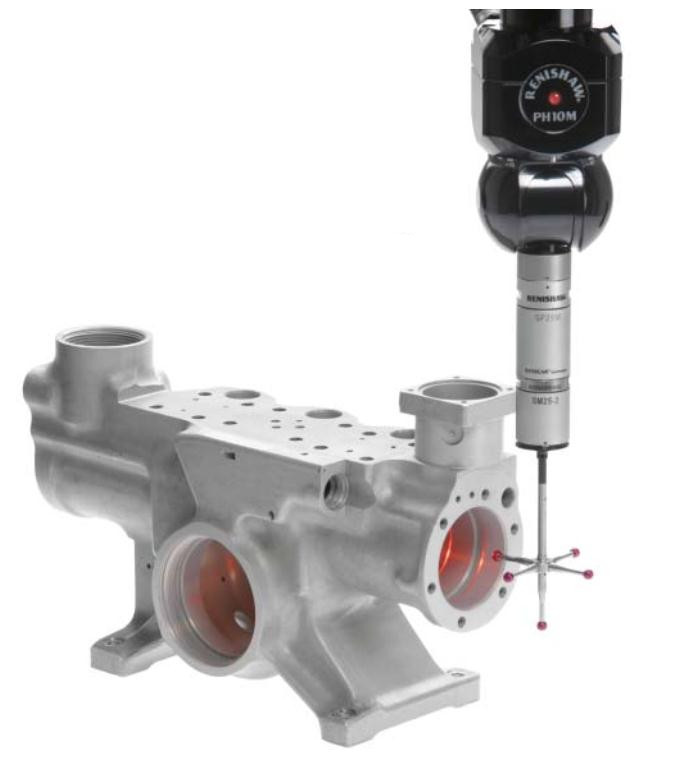

直径仅为25 mm,配备一系列扫描及触发模块,SP25M是世界上较小型的多用途扫描测头系统。SP25M由两个传感器组成,包含在一个外壳中。用户可从五个扫描模块(可安装长度从20 mm至400 mm的M3测针)中选择任意一个,与转接模块(与雷尼绍的TP20系列测头模块兼容)进行切换。这一功能可实现在单个测头系统中进行扫描和触发测量。SP25M小巧的尺寸和自动吸附安装功能使之与PH10M PLUS / PH10MQ PLUS和PH6M测座兼容。它还可安装在自动吸附的多芯加长杆上。同时,这些组合具有优良的测触能力,便于检测各种零件特征。


特性与优点

世界上较小的扫描测头,直径仅为25 mm配有两个FCR25三端口装置的MRS[180]
一系列FCR25模块交换系统,每一种系统都允许各式SP25M系统元件存储在每一个端口中。
SM25扫描模块和TM25-20 TTP模块转接头可直接存储在FCR25端口中
SH25扫描测针夹持座需要PA25-SH转接头
TP20模块可借助PA25-20转接头存放
SP25M模块和测针夹持座


FCR25自动交换架

一系列FCR25模块交换系统,每一种系统都允许各式SP25M系统元件存储在每一个端口中。

SM25扫描模块和TM25-20 TTP模块转接头可直接存储在FCR25端口中
SH25扫描测针夹持座需要PA25-SH转接头

TP20模块可借助PA25-20转接头存放



SP25M系统:
一系列模块组件使SP25M用户能够随着时间的推移增强测头测量能力。每一种SM25-#扫描模块在增益和弹簧刚性方面都经过优化处理,可适应规定的测针长度范围。每一种模块都有相匹配的SH25-#测针夹持座。SH25-3和SH25-4测针夹持座是一根固定的碳纤维杆,上面安装了M3测针,提供合适的工作长度。同时,SP25M在使用 SM25-1 / 2 / 3 / 4 / 5扫描模块和原装标准测针夹持座 (SH25-1 / 2 / 3 / 4 / 5) 时,可以安装曲柄式(非直式)测针配置,但是在需要较大偏置的场合,要实现良好测量性能,雷尼绍建议使用SH25-2A / 3A / 4A系列测针夹持座,该测针夹持座专门用于解决此类测针组合可能导致的问题。





SM25-1
与SH25-1配用
测针长度:20 mm至50 mm


与SH25-2配用
测针长度:50 mm至105 mm


与SH25-3配用
测针长度:120 mm至200 mm


与SH25-4配用
测针长度:220 mm至400 mm


与SH25-5配用,

用于非直测针和星形测针组合

测针长度:20 mm至100 mm


TM25-20 TTP转接模块
与TP20触发式模块和加长杆配用



FCR25:
配有两个FCR25三端口装置的MRS
三端口装置适合安装在MRS模块交换架系统上。

FCR25端口转接头插片组件:
PA25-SH和PA25-20插片,用于存放SH25-#测针夹持座或TP20测头模块。

FCR25-L3:
用于较小坐标测量机 (CMM) 和光学坐标测量机的三端口独自装置。

FCR25-L6:

用于较小坐标测量机和光学坐标测量机的六端口独自装置。
