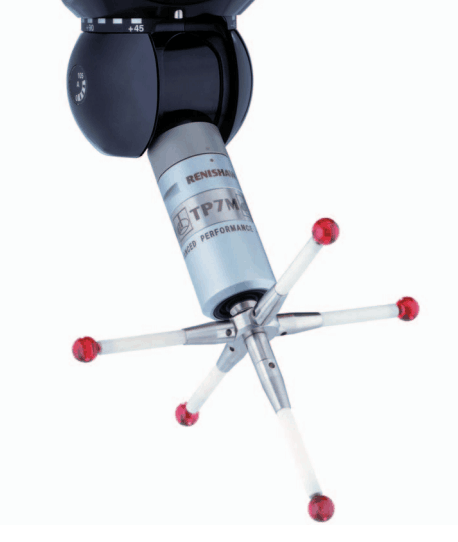

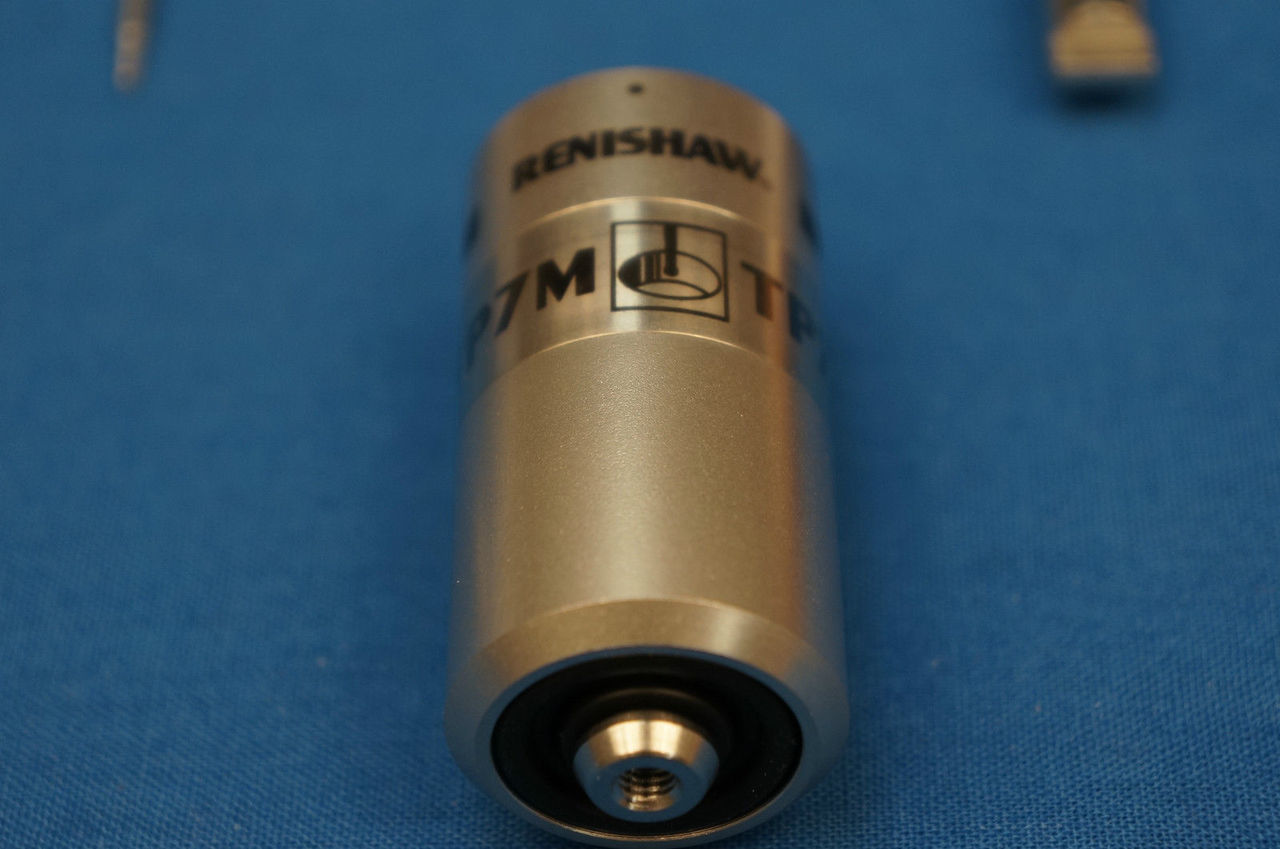

英国雷尼绍 Renishaw TP7M触发式测头
英国雷尼绍 Renishaw TP7M触发式测头 英国雷尼绍 Renishaw TP7M触发式测头 英国雷尼绍 Renishaw TP7M触发式测头
  • 英国雷尼绍 Renishaw TP7M触发式测头

  • 产品编号 : TP7M
  • 25 mm直径应变片触发式测头,具有自动吸附固定选项,适于高精度的工件量测。TP7M测头是采用应变片技术的电子测头,具有较高的精度,消除了各向异性和复位误差,并且使用寿命比机械结构式触发测头长很多。通过多线自动吸附连接,TP7M可与 PH10M PLUS / PH10MQ PLUS机动测座、PH6M固定式测座以及多线加长杆 (PEM) 系列兼容。
  • 询价

产品描述


25 mm直径应变片触发式测头,具有自动吸附固定选项,适于高精度的工件量测。TP7M测头是采用应变片技术的电子测头,具有较高的精度,消除了各向异性和复位误差,并且使用寿命比机械结构式触发测头长很多。通过多线自动吸附连接,TP7M可与 PH10M PLUS / PH10MQ PLUS机动测座、PH6M固定式测座以及多线加长杆 (PEM) 系列兼容。

主要特点和优点:

应变片技术的电子测头具有良好的重复性和高精度的三维形状测量

与PH10M + / PH10MQ +或PH6M头兼容

在使用Renishaw自动换机架系统时,可以通过autojoint连接器快速和可重复的探测

6轴测量能力(±X,Y±±Z)
触控笔使用范围达到180毫米(7.09英寸)
无阀座修整错误,且无明显的效果
TP7M EP是一个性能增强的探头,能够实现3 d < 0.6μm精度测试,符合ISO 10360 Pt 2


技术规格:

规格摘要

TP7M

主要应用

FMS和自动系统。通用数控和手动坐标测量机。

感应方向

六轴:±X±Y±Z

3D精度(根据ISO 10360 Pt 2测试)

不适用

单向重复性 (2s µm)

电平触发10.25 µm

电平触发20.25 µm

XY2D)轮廓测量偏差

电平触发10.25 µm

电平触发2±0.50 µm

XYZ (3D) 轮廓测量偏差

电平触发1±0.50 µm

电平触发2±1 µm

测力(测尖)

XY平面:0.02 N

Z轴:0.15 N

超程测力

XY平面:0.78 N

Z轴:11.75 N

重量

85 g

*长加长杆(如配在PH10 PLUS系列测座上)

200 mm

推荐的*大测针长度(M4测针系列)

150 mm- 180 mm GF

安装方式

多芯自动吸附

适合的接口

PI 7-3

自动测头交换

自动交换架

测针系列

M4
