英国雷尼绍 Renishaw TP6/TP6A机械式触发测头
英国雷尼绍 Renishaw TP6/TP6A机械式触发测头 英国雷尼绍 Renishaw TP6/TP6A机械式触发测头 英国雷尼绍 Renishaw TP6/TP6A机械式触发测头
  • 英国雷尼绍 Renishaw TP6/TP6A机械式触发测头

  • 产品编号 : Renishaw TP6/TP6A
  • TP6和TP6A,具有M8和各种自动吸附安装选项的坚固机械结构式测头。TP6和配PI 200-3的TP6A。TP6和TP6A测头具有不同的测头安装选项(分别为M8螺纹安装和自动吸附安装)。这两种测头都是机械结构式触发测头,都具有手动调节测力,可优化不同测针配置的测头性能。它们可以配用长测针(M3系列),直径为25 mm,可提供大超程,获得优异的坚固性。
  • 询价

产品描述



TP6和TP6A,具有M8和各种自动吸附安装选项的坚固机械结构式测头。TP6和配PI 200-3的TP6A。TP6和TP6A测头具有不同的测头安装选项(分别为M8螺纹安装和自动吸附安装)。这两种测头都是机械结构式触发测头,都具有手动调节测力,可优化不同测针配置的测头性能。它们可以配用长测针(M3系列),直径为25 mm,可提供大超程,获得优异的坚固性。

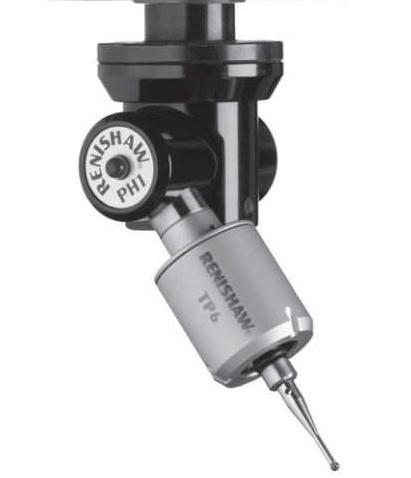

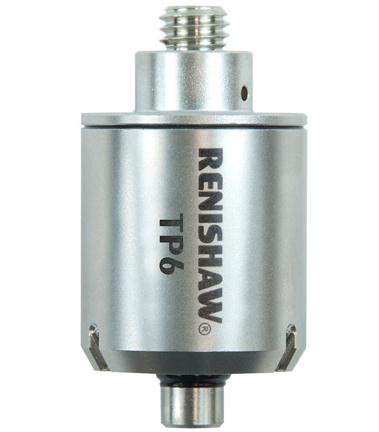

TP6触发测头
TP6触发式测头结合了tp2 - 5探针的准确性、灵活性和M8安装螺纹坚固的结构和TP1(S)的高超度。TP6(25毫米)的大直径允许探针携带比tp2 - 5更长的和更重的触控装置,允许它在通用DCC和manual CMMs上使用。它包含了一个M3触头安装,它允许与Renishaw的一系列M3和M2测针和配件兼容,必要时需使用适当的触头适配器。

TP6A触发测头

具有TP6的所有特点,并附带了Renishaw autojoint的附加效益。这是一个高度可重复的运动连接,可快速更换测针。它可以手动操作,也可以使用自动连接键,或使用自动更换系统。该测头可在通用DCC和manual CMMs上使用。它包含了一个M3触头安装,它允许与Renishaw的一系列M3和M2测针和配件兼容,必要时需使用适当的触头适配器。


技术参数

规格摘要

TP6 TP6A

主要应用

坚固的通用数控和手动坐标测量机。

和TP6相同,但是可以快速交换测头而不需重新标定。

感应方向

五轴:±X、±Y、+Z

五轴:±X、±Y、+Z

*大单向重复性2s µm(测尖)

0.35 µm

0.35 µm

预行程变化360°(XY平面)

±1 µm

±1 µm

重量

56 g

76 g

测针系列

M3

M3

测针测力范围(可调)

0.11 N至0.3 N

0.11 N至0.3 N

测针测力(雷尼绍设定)

0.11 N至0.13 N

0.11 N至0.13 N

测针越程量(典型)

XY平面:±22°

+Z轴:0.11 N时为5.5 mm

0.3 N时为2 mm

XY平面:±22°

+Z轴:0.11 N时为5.5 mm

0.3 N时为2 mm

PH10系列的*大加长杆

200 mm

200 mm

安装方式

M8螺纹

自动吸附

适合的接口

PI 7-3PI 200-3、UCC

PI 7-3PI 200-3、UCC
