光纤 -- 变焦型 ,同轴光纤有不同的焦距和安装方式,微小精确的光斑特别适用于微小物体的检测。可以调节检测距离和光斑大小 .光斑直径在1.3mm至0.65mm之间调节。也有用于检测孔隙的光纤传感器类型。漫反射式光纤传感器有两种类型。第一种:发射光纤和接收光纤是平行的。第二种:接收光纤围绕在发送光纤上,是同轴的。相比而言,第二种有更多优势。因为这种光纤的光斑小,识别小物件的能力强。

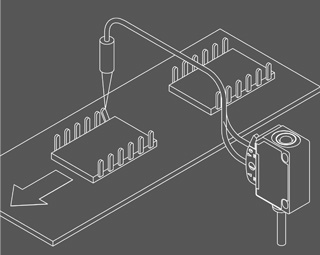

检测IC芯片的针脚
利用定焦和小光斑,森萨帕特的光纤
传感器可以检测微小的物体,例如检
测IC芯片针脚是否正确。

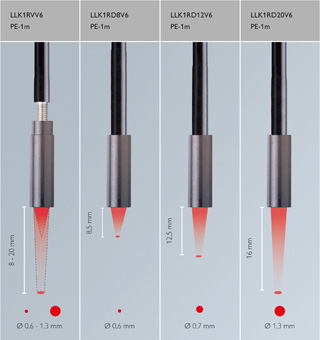

定焦光斑:
LLK1RDxV6系 列 是定焦光纤焦距分别
是8/12/20mm,能准确检测小物体。
LLK1RVV6型号的光纤则可手动调节
焦距8 mm至20 mm

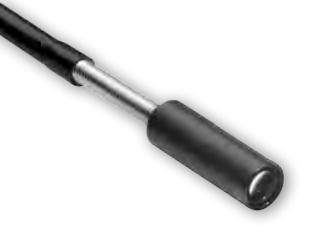

LLK1RD12V6-E-1m 系列
产品特性
※漫反射式光纤
※光斑聚集在12.5mm内
※适用于微小部件的检测
※线缆长度可进行裁剪
※适用于FL70 / FL20设备
光纤类型代码
漫反射式(T)
工作距离
出光形式
特性
适用的光纤传感器
LLK1RD8V6-PE-1m
T
8 mm
轴向
工作距离为8mm
FL70 / FL20
LLK1RD12V6-PE-1m
T
12 mm
轴向
工作距离为12mm
FL70 / FL20
LLK1RD20V6-PE-1m
T
16 mm
轴向
工作距离为16mm
FL70 / FL20
LLK1RVV6-PE-1m
T
8 ...20 mm
轴向
工作距离及光斑直径
FL70 / FL20
LLK2LV6-PE-1m
L
> 2000 mm
轴向
工作距离大
FL70 / FL20
对射式 (L)
检测小物体精准
检测小物体精准,光斑小
检测小物体精准,光斑小
调节范围为8至20mm
检测小物体精准
应用实例:
了解更多森萨帕特光纤传感器及变焦光纤探头信息,欢迎在线留言或来电咨询!
联系电话:021-58951071 QQ:814294500
