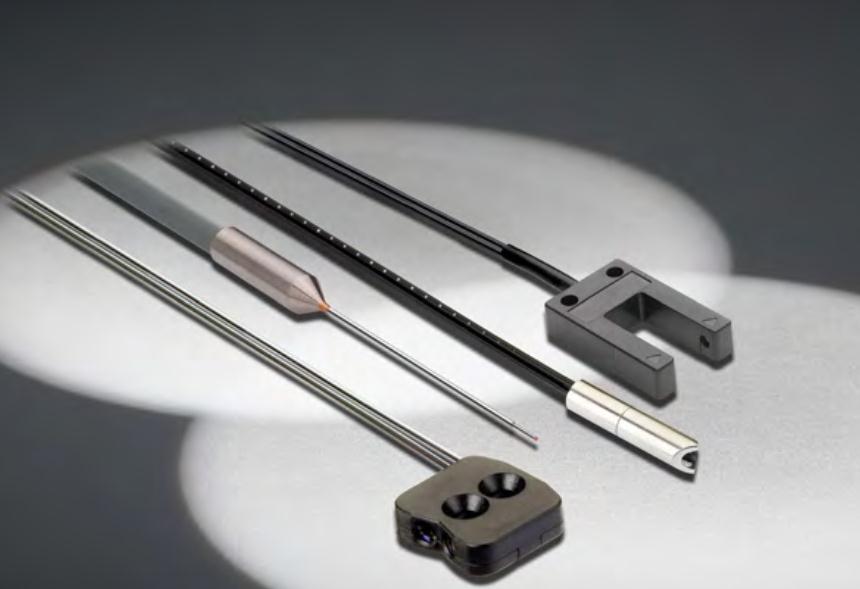

森萨帕特为特殊的应用和安装环境设计了多种专业型光纤。例如在槽型探头的设计中,发射端与接收端经精确调整相互对准,使用时无需再校准。其典型应用是对连续带条中标记的检测,还有直径小达0.2mm的小物体检测。特殊型光纤的另一亮点是细长灵活的不锈钢探头。细的针形外壳使得光纤可以进入窄小的空间。不锈钢探头可以接受微小弯曲的变形,并保证检测过程的稳定性.
产品特性:
※细小灵活的针形探头,便于安装在狭小并且难以达到的地方
※V形镜头小巧灵活用于检测小物体
※棱柱形和V形镜头用于液体及液位高度的检测
※小巧的槽型探头光纤
※结构小巧
※检测可靠
※灵活的针形探头

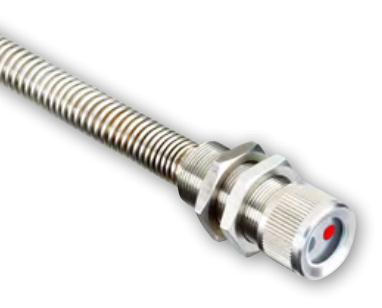

高精度的填充液位检测是通过带玻璃探头的传感器实现,该传感器应用了全反射的原理。透射光在棱柱形探头中被全反射,到达接收器时没有显著的误差。如果探头浸在液体中,折射率会发生改变,一些光会折射到液体中。到达接收器的光会减弱,传感器接收到的信号也会发生改变。

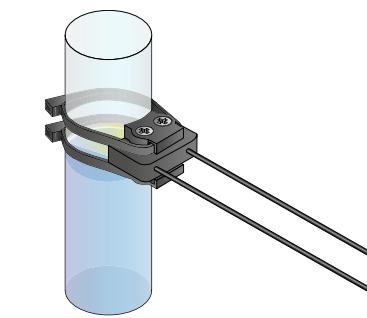

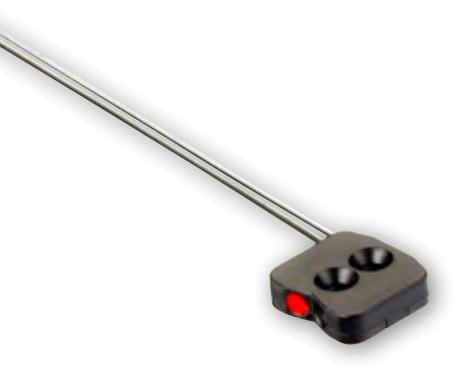

该漫反射式传感器可以安装在直径为6到
26mm的透明容器或管道上。即使是不透
明的液体,也能检测出其液位高度。器或
管道上。即使是不透明的液体,也能检测
出其液位高度。

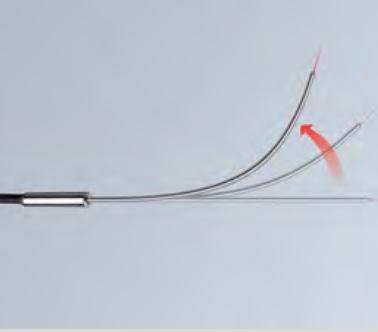

光纤中的玻璃纤维束末端是套有细小可弯曲
不锈钢管的灵活探头。不锈钢管可以弯曲成
所需的形状,便于安装在难以到达的地方
光纤类型代码
漫反射式 对射式 (L) (T)
工作距离
出光形式
特性
适用的光纤传感器
18/30 R-0.5/xxxx-Si
T
3 mm
轴向
细小可弯曲的不锈钢探头
FMS18 / FMS30 / FAV30
18/30 R-1.5/xxxx-Si
T
15 mm
轴向
可弯曲的不锈钢探头
FMS18 / FMS30 / FAV30
18/30 L-0.5/xxxx-Si
L
20 mm
轴向
细小可弯曲的不锈钢探头
FMS18 / FMS30 / FAV30
18/30 L-1.5/xxxx-Si
L
100 mm
轴向
可弯曲的不锈钢探头
FMS18 / FMS30 / FAV30
K1R-103
T
105 mm
轴向
细小可弯曲的不锈钢探头
FL70 / FL20
K2R-100
T
290 mm
轴向
可弯曲的不锈钢探头
FL70 / FL20
K2L-203
L
190 mm
轴向
细小可弯曲的不锈钢探头
FL70 / FL20
K2L-204
L
720 mm
轴向
可弯曲的不锈钢探头
FL70 / FL20
K1R-104
T
205 mm
轴向
小物体和孔洞检测
FL70 / FL20
LLK1L10x10-PE-2m
L
220 mm
轴向
平而灵活的固定探头
FL70 / FL20
18/30 RP 2/xxxx-Si
T
_
_
适用于液位检测的棱镜
FMS18 / FMS30 / FAV30
LLK2PR2-PE-2m
T
_
_
适用于液位检测的棱镜
FL70 / FL20
LLK1VRR22x15-PE-2m
T
_
V形镜头
V形镜头,外形小巧
FL70 / FL20
18/30 R-12/xxxx-N-02
T
800 mm
轴向
工作距离大,抗污染
FMS18 / FMS30 / FAV30
LLK1VRF5-PE-2m
T
4 mm
V形镜头
V形镜头,外形小巧
FL70 / FL20
LLK1VRF17x18-PE-2m
T
7 mm
V形镜头
V形镜头,外形小巧
FL70 / FL20
LLK1GL5-PE-2m
L
5 mm
槽型
外形小巧
FL70 / FL20
LLK1GL10-PE-2m
L
10 mm
槽型
外形小巧
FL70 / FL20
适用于狭小空间
适用于狭小空间
适用于狭小空间
适用于狭小空间
适用于狭小空间
适用于狭小空间
适用于狭小空间
适用于狭小空间
可裁剪缩短
玻璃棱镜外套不锈钢外皮的探头
玻璃棱镜外套不锈钢外皮的探头
用于液体或液位检测
工作环境温度可达250 °C
带径向光出口
带径向光出口
