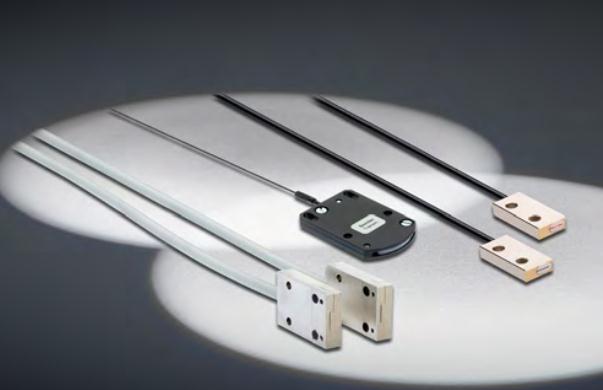

森萨帕特Sensopart 对射式光纤传感器-光束型
森萨帕特Sensopart 对射式光纤传感器-光束型 森萨帕特Sensopart 对射式光纤传感器-光束型
  • 森萨帕特Sensopart 对射式光纤传感器-光束型

  • 产品编号 : LLK2SLR10
  • FL70-RA光纤传感器与LLK2SLR光纤组合,可检测光传播路径中遇到物体的大小尺寸。 LLK2SLR光纤属于对射式光纤,当其中间有物体挡住时, FL70-RA传感器能根据接收到的光信号强度输出一个模拟量信号。
  • 询价

产品描述


漫反射式光纤传感器的发送和接收光纤在同一根线缆中。其中发送光纤与传感器的发送端相连接,接收光纤将被测物体反射的信号传送回传感器的接收端。如果检测到物体,则传感器输出一个开关信号。

光纤 -- 光束型于边缘控制和区域检测:线形光束在一些应用上具有很大的优势,可用在金属箔纸张、钢板、纺织物的生产制造上,或者厚度和位置的测量。使用截面转换器可以得到线形或矩形面光束。森萨帕特提供不同类型和材料的截面转换器。


LLK2SLR10-PE-2m 系列

产品特性:

※对射式光纤传感器
宽广的检测范围(
15 mm)
能够检测直径为
0.5 mm的微小部件
灵活的安装
用于测量厚度和定位
大工作范围
高质量的玻璃光纤
坚固的金属外壳
适用于
FL70 / FL20设备



FL70-RA光纤传感器与LLK2SLR光纤组合,可检测光传播路径中遇到物体的大小尺寸。 LLK2SLR光纤属于对射式光纤,当其中间有物体挡住时, FL70-RA传感器能根据接收到的光信号强度输出一个模拟量信号。这可以用于物体高度检测、小物件分类、厚度测量等。

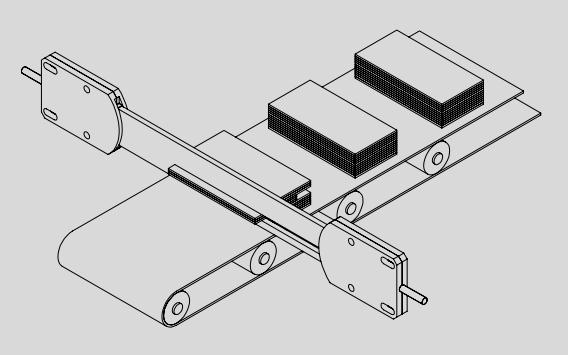

积高度检测

当物体进入LLK2SLR光纤传感器的检测区域时

FL70-RA光纤传感器会接收到一个减弱的光信

   号。输出的模拟信值与光信号的强度成正比,

就能测物体的高度。

横截面转换器

标准光纤的光束通常是圆形截面,使用截面转

换器后,可以将光束转换为矩形面或线形光束。



光纤类型代码

漫反射式(T)
对射式(L)

工作距离

出光形式

特性

适用的光纤传感器

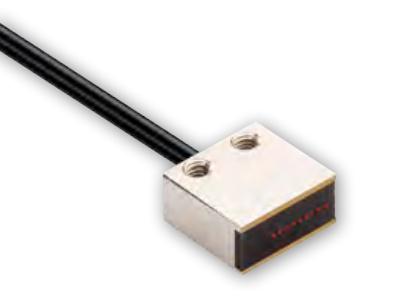

LLK1QRR10x10-PE-2m

T

15 mm

轴向

外形小巧,适用于狭小间 开关方式:精准侧入开关信号

FL70 / FL20

LLK2QRR19x25-PE-2m

T

15 mm

轴向

开关方式:精准侧入开关信号

FL70 / FL20

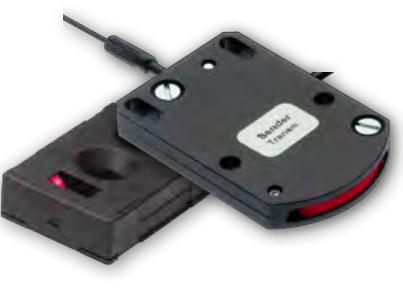

LLK2SLR10-PE-2m

L

2000 mm

轴向

可检测直径小达0.5mm的物体,检测区域宽,工作距离大

FL70 / FL20

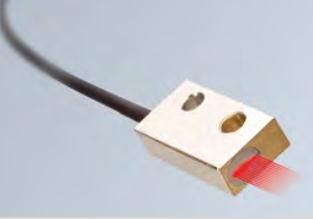

K2Q-12

L

550 mm

轴向

外形小巧,适用于狭小空间

FL70 / FL20

30QL0.2x10/…-Si

L

500 mm

轴向

光束宽10mm,设计完善

FMS18 / FMS30 / FAV30

30 QL0.2x20/…-Si

L

500 mm

轴向

光束宽20mm,设计完善

FMS18 / FMS30 / FAV30

30 QL0.2x30/…-Si

L

500 mm

轴向

光束宽30mm,设计完善

FMS18 / FMS30 / FAV30

30 QL0.2x40/…-Si

L

500 mm

轴向

光束宽 设计完善 40mm,工作距离大

FMS18 / FMS30 / FAV30

探头图示:
