Surtronic DUO—英国泰勒霍普森粗糙度仪使用说明
Surtronic DUO—英国泰勒霍普森粗糙度仪使用说明 Surtronic DUO—英国泰勒霍普森粗糙度仪使用说明
  • Surtronic DUO—英国泰勒霍普森粗糙度仪使用说明

  • 产品编号 : Surtronic DUO
  • SurtronicDuo是一种高级便携式表面粗糙度测量仪,只需按一键即可测量多个粗糙度参数。这些参数(如Ra、Rz、Rp、Rv和Rt)会显示在直观的2.4英寸LCD彩色屏幕上。使用充电电池,便于在所有环境和表面进行快速、轻松和精确的现场测量。
  • 询价 Buy Now

产品描述



SurtronicDuo是一种高级便携式表面粗糙度测量仪,只需按一键即可测量多个粗糙度参数。这些参数(如Ra、Rz、Rp、Rv和Rt)会显示在直观的2.4英寸LCD彩色屏幕上。使用充电电池,便于在所有环境和表面进行快速、轻松和精确的现场测量。蓝牙技术在驱动装置和显示/控制装置之间进行快速可靠的通信。触觉测量按钮,适用难测到的位置。分体式设计,通过滑轨和锁定装置,分为显示/控制装置和驱动装置两部分,带金刚石尖端的坚固耐磨的压电传感器测针,确保测量结果的可靠性。可使用附带的电源充电器(或任何标准USB充电器)通过迷你USB端口进行充电。

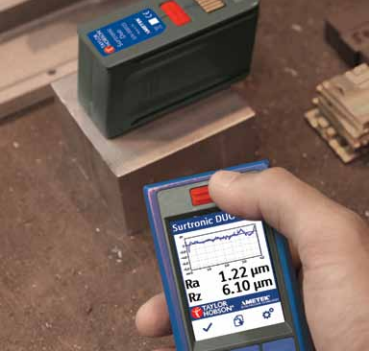

Surtronic DUO

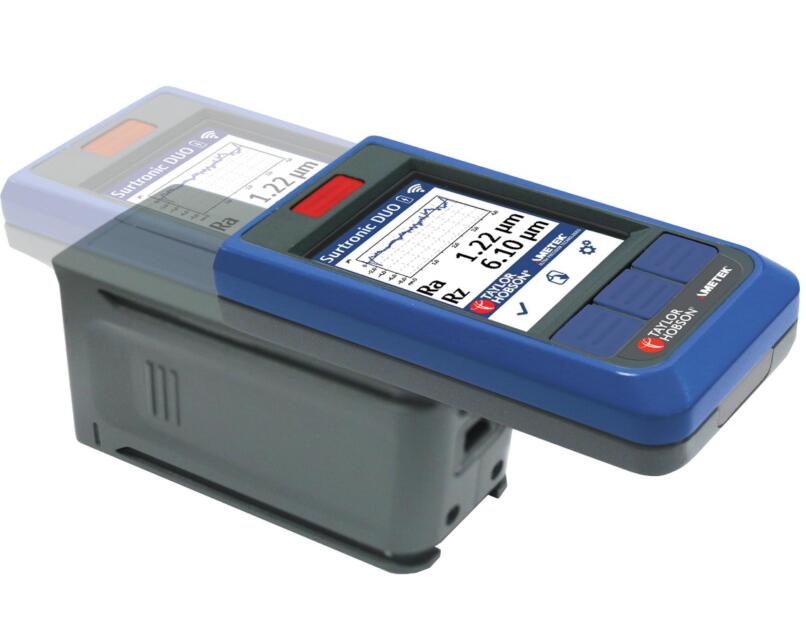

Surtronic DUO结构说明

Surtronic DUO测针位置

技术指标

分辨率: 0.01m (0.4Hin)
量程(Ra): 最大40Hm ( 1600μin)
(Rz、Rv、Rp、Rt): 最大1994m (7800Hin)
重复性: 示值的2% +噪声
精度: 读数的5% + 0. 1Hm (4μin)
噪声: 0.02Hm (0.8μin)
标准: ISO4287
参数: Ra、Rz、 Rv、Rp、 Rt、 Rz1mzx、 Rsk、Rq、Rku,Pa、Pz、Pv、Pp、Pt
传感器类型: 压电式
测针类型: 金刚石,半径5Hm (200Hin)
测量力: 200mg
测量类型: 导块式
滤波器类型:  高斯滤波
取样长度: 0.8mm
驱动长度: 5mm (0.2in)
驱动速度: 2mm/秒(0.08in/秒)
单位: Hm、μin
电池: 锂充电电池
充电时间: 4小时
充电器: 输入交流110-240V 50/60Hz输出Mini USB 5V 1A
待机到工作状态: ≤5秒
自动休眠: 5分钟
操作环境: 温度: 0-40°C湿度: 0-80%非冷凝
存储环境: 温度: 0-50°C湿度: 0-80%非冷凝


操作指南
一、开关机
1、开机
按压显示控制单元上橙色开关/测量键,直到屏幕出现显示;
按压驱动单元上橙色开关键,直到驱动单元指示灯闪亮。
在连接式测量状态,按压显示控制单元上橙色开关/测量键可以同时打开两个单元。
2、关机
DUO可以自动关机。
如果需要人为关机则:
按压显示控制单元上橙色开关/测量键,直到屏幕显示关闭;
按压驱动单元上橙色开关键,直到驱动单元指示灯停止闪亮,熄灭。
二、测量
分离状态时把驱动单元放置在工件上;连接式测量状态时把两部分一起放在工件上。

按压显示控制单元的开关/测量键

按压显示控制单元的开关/测量键,完成一次测量。



三、功能按键
DUO有三个功能按键,在不同的状态下对应不同的功能。
测量显示状态下三个按键的对应功能为:

功能按键

按键上方是对应的图标

四、设置显示方式
DUO有三种显示方式
1、显示剖面图和参数 2、只显示参数不显示剖面图 3、以大字体显示参数不显示剖面图

按右键进入设置状态

在测量显示状态,按右键进入设置状态,

使用左键和中键选择大小字体方式和图形

使用左键和中键选择大小字体方式和图形,大字体方式下不能显示图形。按右键确定并返回测量状态。


五、选择参数
DUO有两类参数,
R?类包括Ra、Rz、Rp、Rv、Rt、Rq、Rsk、Rku、Rz1max
P?类包括Pa、Pz、Pp、Pv、Pt。
在测量显示状态,按右键进入设置状态,使用左键和中键选择参数类型,按右键确定并返回测量状态。
六、换页
在测量显示状态,按中键显示下一页参数。
七、校准方法
DUO为软件自动校准。将驱动单元放置在标准多刻线样板上,在测量显示状态,按左键进入校准状态
1、若显示的Ra值与标准板相同,按开关/测量键完成一次测量。

若测量结果与标准值误差在允许范围内,按左键退出校准状态。若测量结果与标准值误差不在允许范围内,按中键校准,按左键退出校准状态。
2、若显示的 Ra 值与标准板不同,按右键进入修改标准值状态,使用中键和左键修改标准值,按右键返回校准状态进行仪器校准。

八、充电
显示控制单元没有充电插口,所以将显示和驱动两部分合在一起,把 USB 电缆一端插入驱动单元充电插口,另一端插入充电器,连接电源充电。观察显示屏右上角的电池图标,当图标在剩余电量和闪电标记间交替闪烁时,表示正在充电。
