Fischer菲希尔X-RAY XUL210 荧光镀层测厚仪
Fischer菲希尔X-RAY XUL210 荧光镀层测厚仪 Fischer菲希尔X-RAY XUL210 荧光镀层测厚仪 Fischer菲希尔X-RAY XUL210 荧光镀层测厚仪
  • Fischer菲希尔X-RAY XUL210 荧光镀层测厚仪

  • 产品编号 : X-RAY XUL210,
  • FISCHERSCOPE@X-RAYXUL和XULM是一款适合电镀厂测量镀层厚度的便宜耐用的仪器。它配备了一个固定的准直器和滤片,射线管出射点稍大,非常适合测量点在1 mm以上的应用。低能射线元件激发效率较低;但是对于标准的测量典型电镀层厚度的应用,如Cr、Ni、Cu,没有任何问题。
  • 询价 Buy Now

产品描述


FISCHERSCOPE@X-RAYXUL
--耐用的入门级X射线荧光测量仪器,用于无损材料分析和涂层厚度测量:
FISCHERSCOPE@X-RAYXUL和XULM是一款适合电镀厂测量镀层厚度的便宜耐用的仪器。它配备了一个固定的准直器和滤片,射线管出射点稍大,非常适合测量点在1 mm以上的应用。低能射线元件激发效率较低;但是对于标准的测量典型电镀层厚度的应用,如Cr、Ni、Cu,没有任何问题。对于FISCHERSCOPE@X-RAYXUL和XULM系列来说,X射线源和接收器位于测量室的下方,这样可以快速方便地定位样品。除此以外,视频窗口也可以辅助定位,仪器前方的大控制台简化了操作,特别是在日常生产中测量大量部件时特别有用。尽管结构紧凑,但这些仪器都有大容量的测量室,这样大的物品也可以测量。壳体的开槽设计(C型槽)可以测量诸如印刷线路板类大而平整的样品,即使这些样品可能无法完全放入测量室。样品直接放置在平整的支撑台上,或者定位精度更高的手动XY工作台上。XUL和XULM都配备了比例接收器;但是它们配备的X射线管,滤片和准直器是不同的。便宜耐用的XUL配备了一个准直器和一个固定的滤片。内置的标准X-RAY管产生的基本射线光束较大;因此*小可用的准直器为0.3mm。基于光线的扩散,*小的测量点在0.7 mm- 1mm左右。


应用

铬镀层,如:经过装饰性镀铬处理的塑料制品
防腐蚀镀层,如钢材上的锌镀层
印制电路板和柔性电路板上的镀层

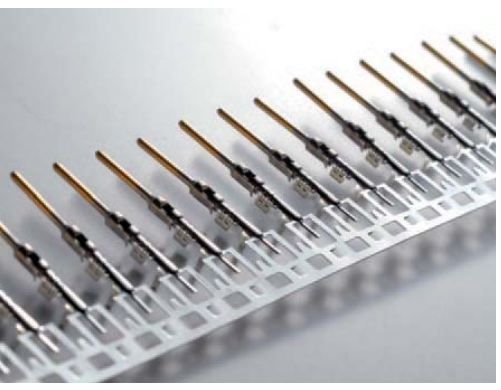

接插件和连接器上的镀层
电镀槽液分析



特征

口带玻璃窗口和钨靶的X射线管或带铍窗口和钨靶的微聚焦X射线管。
口*高工作条件:50KV,50W
口X射线探测器采用比例接收器
口准直器:固定或4个自动切换,0.05 x0.05mm到直径00.3mm
口基本滤片:固定或3个自动切换
口测量距离可在0-27.5mm范围内调整
口固定的样品支撑台或手动XY工作台
口摄像头用来查看基本射线轴向方向的测量位置。
口刻度线经过校准, 显示实际测量点大小。
口设计获得许可, 防护全面, 符合德国X射线条例第4章第3节


预期用途 用于材料分析和涂层厚度测量
元素范围 钛(22)至铀(92)* *同时*多24种元素
测量方向
从下往上测量
主过滤器 固定
测量点
根据测量距离和孔径,视频图像中会显示实际的测量光斑大小。
*小测量点:XUL 210和XUL 220:约Ø0.51mm(20mils)
X射线探测器
比例接收器(PC)
测量距离 0 … 25 mm (0 … 1 in)
缩放系数 Digital 1x, 2x, 3x, 4x
供电电源
AC 115 V or AC 230 V 50 / 60 Hz
操作温度 10 °C – 40 °C / 50 °F – 104 °F
存储/运输温度 0 °C – 50 °C / 32 °F – 122 °F
空气湿度 ≤ 95 %, 无冷凝
