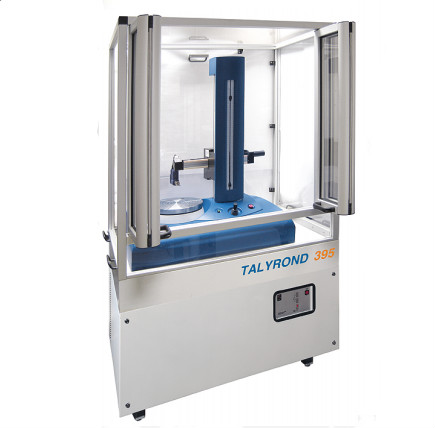

Taylor Hobson Talyrond 395圆度/圆柱度测量系统
Taylor Hobson Talyrond 395圆度/圆柱度测量系统
  • Taylor Hobson Talyrond 395圆度/圆柱度测量系统

  • 产品编号 : Talyrond 395
  • Taylor Hobson Talyrond 395圆度系统设计用于测量高精度零件,如燃油喷射器和硬盘驱动轴承。用于测量和分析的自动化软件程序使该系统适用于大批量生产应用。
  • 询价

产品描述


Taylor Hobson Talyrond 395圆度系统设计用于测量高精度零件,如燃油喷射器和硬盘驱动轴承。用于测量和分析的自动化软件程序使该系统适用于大批量生产应用。Taylor Hobson Talyrond 395圆度系统的核心是仪器的空气轴承主轴,其轴向和径向跳动在精度和可靠性方面*与*比。精密加工的柱和陶瓷臂设置为与仪器主轴轴平行和方形,可以测量圆柱度,直线度和平行度到纳米级别。一体式铸铁框架,由主动防振支架隔离,并由环境外壳包围,提供完全保护,免受外部影响。这种车间外壳可确保在制造时对结果充满信心。


Talyrond 395圆柱度仪技术特点:

        •  全自动控制的机械式横臂定位/导向
        •  自标定的横臂、立柱和主轴
        •  自动标定传感器
        •  仪器传感器分辨率1.2nm
        •  抗振与环境隔离系统


主轴精度±0.01µm
亚微米组件的高精度圆度测量需要低至纳米级的主轴精度。
Talyrond 395金刚石车削空气轴承主轴的径向和轴向精度**
分辨率至1.2nm
新的Talymin 5测量仪具有1.2nm的分辨率,非常适合所有高
精度应用。全自动控制的机械式横臂定位/导向消除了测量周
期中的漂移,并确保了仪器与部件之间的接触稳定性。
自动调心和调平
Talyrond 395中心和水平机构的所有组件均使用具有**分辨率
和可重复性的材料精加工而成,具有很高的精度。 调心和调平
过程非常精确,可以有效地模拟机床轴线和零件轴线之间的关系,
从而使测量更接近于制造过程。
 此功能对于检查锥形阀座面至关重要。


T395,圆柱度仪,泰勒圆度仪应用实例:
