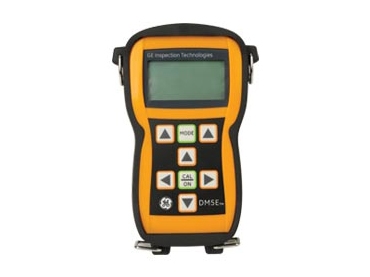

美国GE通用电气DM5E系列壁厚测厚仪
美国GE通用电气DM5E系列壁厚测厚仪 美国GE通用电气DM5E系列壁厚测厚仪
  • 美国GE通用电气DM5E系列壁厚测厚仪

  • 产品编号 : DM5E
  • DM5E 系列是GE传感与检测科技推出的新一代便携式腐蚀监测测厚仪。它大大改进了先前腐蚀测厚仪的性能,在正常温度以及高温时拥有更佳的厚度测量稳定性和可重复性。它可在恶劣的工作环境下运行,进行油气以及石化和发电行业的管道、压力容器及储罐的壁厚测量。
  • 询价

产品描述


美国GE通用电气DM5E系列壁厚测厚仪-----一系列高性能、可靠且便于使用的仪器。DM5E 系列是GE传感与检测科技推出的新一代便携式腐蚀监测测厚仪。它大大改进了先前腐蚀测厚仪的性能,在正常温度以及高温时拥有更佳的厚度测量稳定性和可重复性。它可在恶劣的工作环境下运行,进行油气以及石化和发电行业的管道、压力容器及储罐的壁厚测量。


DM5E 系列有三种型号,提供三个级别的功能:
                          DM5E Basic
                          DM5E

                          DM5E DL






用户友好型操作员界面

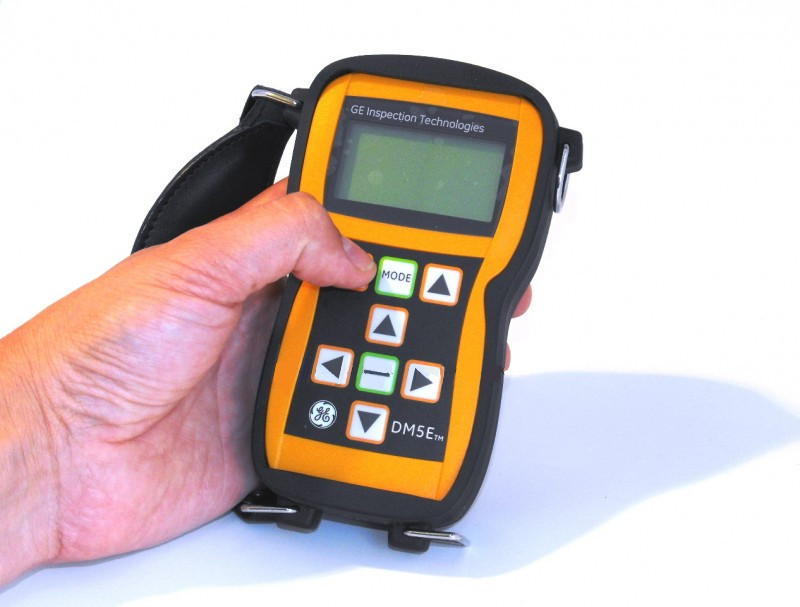

所有型号的 DM5E 均具有相同的用户友好型操作员键盘界面。该界面具有一个中央模式键、一个校准/开关键、两个用于激活和设置功能控制 的功能方向键,以及四个用于调整参数值和浏览直观单级菜单的方向键。通过键盘可以访问仪器的所有校准、设置以及测量显示模式。 使用 DL 型时,用户可以通过文件显示模式在文件中创建和存储厚度读数。所有校准均通过菜单完成,操作员将被指导进行各步操作。配有一个内置校准提示仪,可以将其设置为在规定的测量次数或给定的时间段后提示用户进行校准。
透过涂层测量厚度
DM5E 和 DM5E DL 都能进行 Dual Multi 测量(穿过涂层测量)。实际上,要进行厚度测量的所有组件和结构都将带有某种保护涂层。使用传统方法进行测量时,这些涂层(包括油漆)大大增加了底层金属厚壁测量的误差。此外,去除涂层以及以后再加上涂层也会花费相当多的成本和时间。使用经过现场验证的 Dual Multi功能就无需去除任何保护涂层。它只需要选择 Dual Multi 模式,将探头放在相应位置进行测量。



三种型号


DM5E Basic
DM5E Basic 的坚固外壳是所有型号的通用外壳。它采用人机工程学设计,包括连续工作 60 小时的AA蓄电池在内,重量
仅为223g。这种基本型号符合 EN 15317 的规范,具有 LCD数据显示功能,该显示在一切照明条件下均背光可见。仪器
操作由一只手通过用户友好型界面完成。该设备是一种密封、水密且防尘的薄膜式键盘,配较少的功能键和方向键。通过
菜单导航让操作简单而直观。这种基本机型融合了包括*小/*大值捕获、 B-Scan(B扫描)生成、报警以及差动厚度测
量等多种功能,实现了测量厚度与标称厚度的快速比较。
DM5E
DM5E 融入了 DM5E Basic 的所有功能,同时提供 DUAL MULTI 操作模式。该工作模式已运用于 GE 先前的腐蚀测厚仪
,在通过涂层测量金属厚度方面作用突出。无需去除测量点处的涂层,节省了时间和成本。用户可以在现场将DM5E Basic
 升级到 DM5E。
DM5E DL
DM5E DL 与 DM5E 相似,只是增加了支持网格数据文件格式的内置数据记录仪。数据记录仪可容纳多达50,000个记录。

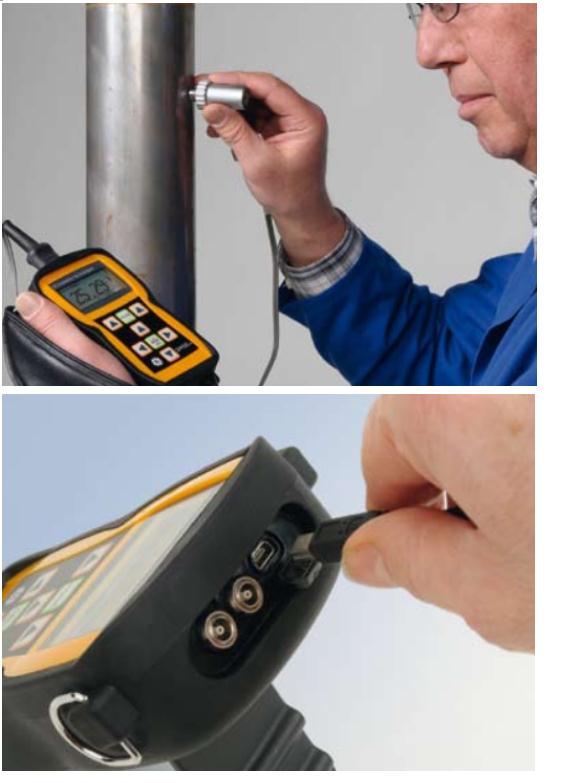

文件可以通过 Mini USB 通信端口传输到个人计算机上。也可以通过宏指令将文件直接导成 Microsoft Excel 格式。
文件名和注释的所有字母数字数据直接通过键盘输入。基本和标准型都可在现场升级为 DL 型。


新型高性能探头
现已针对 DM5E 系列开发出一套新型的超声波探头,使仪器即使在极高的温度下工作也具有优秀的性能。 DA5xx系列符合欧标EN15317,其包括一个通用的 5 MHz 标准探头、一个高穿透性的 2MHz 探头,以及一个 7.5MHz Fingertip(指尖)探头。新开发的 5MHz 高温探头的工作温度范围为 -10°C 到 +204°C(探头标准工作温度为 70°C )。
灵活的数据处理
DM5E DL 配有内置数据记录仪,它能够将多达 50,000 条记录存储在网格文件和线性文件中。这使得测量数据可以进一步处理。使用我们提供的 UltraMATE 软件可以将测量数据文件从仪器传输到个人计算机中,在个人计算机中存储,需要时打印成不同的固定格式报告。通常情况下,这些报告可能为彩色直方图,其中测量值的范围采用彩色编码,或者用彩色高亮显示已超过*小/*大限值分布。数据也可以粘贴到 Windows 剪切板中以便传输到数据表和文字处理应用程序中。



多种测量显示

所有类型的 DM5E 均提供多种测量显示,其中包括:

正常: 用大字体数字将厚度值显示在显示屏的中央。
MIN Scan(*小值扫描显示): 允许用户在壁表面运用探头测量的*小值厚度扫描显示。在评估后,显示测量的*小材料厚度。
MAX Scan(*大值扫描显示): *大厚度值扫描显示,除了显示测量的*大厚度值,与 MIN Scan(*小扫描)完全相同。
DIFF/RR%: 将测量厚度与用户规定的标称厚度进行比较。显示这两个值的尺寸之差,以百分比差异表示。

B-Scan(B 扫描): 显示 B 扫描的图示,图示上提供*小厚度值。图形通过每秒 1 点的测量和记录结果绘制。


DM5E Basic/DM5E/DM5EDL技术规格
测量范围 0.6~508mm(铁),取决于探头和被测物材质

采用Dual-Multi涂层穿透模式时,2.00~127.00mm(涂层厚度范围0.3mm~2.5mm)
显示分辨率 默认设置为0.01mm , 可选择0.01和0.1mm
声速 508~18699m/s
测量刷新频率 可选择4Hz 或8Hz,24Hz 扫描模式捕捉率
显示类型 高分辨率图形 LCD,64x128 像素,53.0mmx27.0mm,背光和可调对比度
读数显示 正常视图模式:5 位,10.6mm高

B扫描视图模式:5 位,2.55mm 高

实心或空心数字表示连接或未连接状态
报警设置 *小值和*大值报警,范围为0.25 mm~508 mm

启用和关闭报警时,读数在实心和空心之间变化
存储 50,000 个读数(只适用于DM5EDL测厚仪)
接口 Mini-USB 接口(只适用于DM5EDL测厚仪)
电源 两节5号电池,无背光时可使用60小时
温度 工温度:-10~50℃,存储温度:-20~60℃
尺寸 138x75x32mm

223g


DM5E Basic/DM5E/DM5EDL常用探头技术数据
名称 标准探头 超厚探头 超薄小管径探头 高温探头
型号 DA501 DA503 DA512 DA590
界面回波测量范围 1.0~200mm 5.0~300mm 0.6~60mm 20℃时1.0~125mm
204℃时1.3~25.4mm
回波回波测量范围 3.0~100mm 10~150mm 3.0~25mm
频率 5MHz 2MHz 7.5MHz 5MHz
探头接触直径 12mm 16.1mm 7.5mm 12.7mm
连续测量工作温度 -10~70℃ -10~70℃ -20~70℃ -20~204℃
注:

所示温度为厂家理想状态试验所得,实际温度会低于此温度。注意高温耦合剂的正确使用方法。测试高温表面时需用高温耦合剂。


标准配置 数据记录器选项特点
主机、DA501EN探头
KBA533导线
耦合剂、两节5号电池
USB连接线(仅DM5EDL)、仪器软包
中英文说明书(光盘)
出厂证书、仪器箱
量 50,000 个读数
文件结构 网格文件
行数 1 至 50,000
列数 1 至 223
文件命名 24 个字符以内的字母数字名
可选软件 UltraMATE 和 UltraMATE Lite
