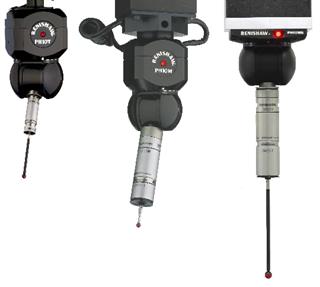

三坐标测头座PH10M /PH10T PLUS
三坐标测头座PH10M /PH10T PLUS 三坐标测头座PH10M /PH10T PLUS
  • 三坐标测头座PH10M /PH10T PLUS

  • 产品编号 : PH10M /PH10T PLUS
  • PH10 PLUS测座系列产品为全自动化坐标测量机增加了通过程序控制测头定位的功能,从很大提高了设备的测量效率。Renishaw测头系统是一种创新的解决方案,可以提高您的机床效率。节省时间,降低废品率,保持竞争力。
  • 询价 Buy Now

产品描述


PH10 PLUS测座系列产品为全自动化坐标测量机增加了通过程序控制测头定位的功能,从很大提高了设备的测量效率。Renishaw测头系统是一种创新的解决方案,可以提高您的机床效率。节省时间,降低废品率,保持竞争力。该系列测座由三种PH10 PLUS型号组成,每种均可选配一系列测头与加长杆,可实现720个位置重复定位,能够对难测量的工件特征进行测量。这可实现以不同角度检测特征,同时无需进行频繁而耗时的测针组件更换操作。PH10 PLUS测座的三个变体均附有重复性指标 — 提高到0.4 µm (2σ)(距离为100 mm时),改善了测尖定位功能。



PH10M PLUS

PH10M PLUS可配备较长的加长杆和高性能测头,如SP25M或TP7M。高重复自动吸附的优势在于,可快速交换测头或加长杆,无需重新标定。




长度

117 mm

宽度

62 mm

重量

620 g

测头安装

自动吸附(多芯)

测座安装

与坐标测量机适配的PH10M PLUS刀柄

适合的控制器

PHC10-3 PLUS

位置重复精度

在100 mm距离时为0.4 µm

位置总数

720

*大推荐驱动扭矩

0.45 Nm

*长加长杆

300 mm,使用PAA3加长杆

450 mm,使用PAACF特殊定制的加长杆



PH10MQ PLUS

PH10MQ PLUS是PH10M PLUS的变体,可使机动测座直接与轴套连接,而测座B轴位于轴套内。本选项提供了灵巧短小的测头底座,只有A轴位于轴套之外。




长度

73 mm

宽度

80 mm

重量

730 g

测头安装

自动吸附(多芯)

测座安装

直接与轴套连接

适合的控制器

PHC10-3 PLUS

位置重复精度

在100 mm距离时为0.4 µm

位置总数

720

*大推荐驱动扭矩

0.45 Nm

*长加长杆

300 mm,使用PAA3加长杆

450 mm,使用PAACF特殊定制的加长杆



PH10T PLUS

与PH10M PLUS相似;不同之处在于,PH10T PLUS用M8螺纹测头底座替代了自动吸附接头。所有M8螺纹的测头(例如TP20和TP200)和加长杆均可直接安装在测座上。PH10T PLUS与雷尼绍所有测针和模块交换系统完全兼容。




长度

103 mm

宽度

62 mm

重量

645 g

测头安装

M8螺纹(双线)

测座安装

与坐标测量机适配的刀柄

适合的控制器

PHC10-3 PLUS

位置重复精度

在100 mm距离时为0.4 µm

位置总数

720

*大推荐驱动扭矩

0.45 Nm

*长加长杆

300 mm,使用PEL4加长杆
